专利号: 202210867194X
申请人: 杭州吉翔润滑油有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种润滑油调和过程中用预处理设备,包括:

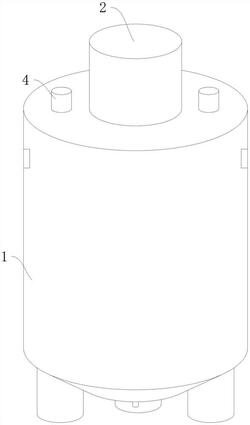

设备主体(1),所述设备主体(1)的内部转动安装有搅拌装置(3),所述设备主体(1)的顶端安装有驱动 搅拌装置(3)转动的驱动装置(2),所述设备主体(1)的内部固定安装有电源;筛分仓(5),所述筛分仓(5)开设在设备主体(1)的内部,所述筛分仓(5)的顶端固定安装有入料管(4),且入料管(4)延伸至设备主体(1)的外侧,所述筛分仓(5)的底端开设有出料口(8),所述筛分仓(5)的内部活动安装有过滤板(10);入料管(4),所述入料管(4)的内部固定安装有电子阀(6),且电子阀(6)电性连接在电源上;以及推动组件;其特征在于:所述设备主体(1)的内部固定安装有推动 过滤板(10)移动的推动组件;

所述推动组件包括固定开设在设备主体(1)内部的推动槽,所述推动槽的内部活动安装有内螺纹板(7),所述设备主体(1)的内部开设有更换仓(11),所述内螺纹板(7)贯穿 筛分仓(5)延伸至更换仓(11)内,所述过滤板(10)安装在 内螺纹板(7)上,所述设备主体(1)的内部固定安装有控制 内螺纹板(7)移动的传动组件;

所述传动组件包括开设在设备主体(1)内部的安装槽(12),所述安装槽(12)的内部固定安装有电机(13),且电机(13)电性连接在电源上,所述电机(13)的输出端固定安装有转轴(14),所述转轴(14)上固定安装有第一锥形齿轮(15),所述转轴(14)的一侧转动安装有往复丝杆(17),所述往复丝杆(17)靠近第一锥形齿轮(15)的一侧固定安装有第二锥形齿轮(16),且第一锥形齿轮(15)与第二锥形齿轮(16)之间为齿轮啮合,所述 内螺纹板 (7)与往复丝杆(17)之间为螺旋传动连接,所述设备主体(1)的内部固定安装有控制电机(13)启闭的控制机构,所述设备主体(1)内固定安装有控制 电子阀 (6)启闭的双向开关(48),且双向开关(48)电性连接在电源和电机(13)上;

所述控制机构包括固定安装在设备主体(1)内部的接电外壳(18),所述接电外壳(18)的内部固定安装有电磁铁(19),且电磁铁(19)电性连接在电源上,所述接电外壳(18)内远离电磁铁(19)的一端活动安装有第一升降板(20),所述第一升降板(20)靠近电磁铁(19)的一侧固定安装有第一铁片(22),所述第一升降板(20)的内部固定安装有第一导电板(21),所述接电外壳(18)的内部固定安装有与第一导电板(21)相互配合的两个第一接电板(23),且两个第一接电板(23)分别电性连接在电源和电机(13)上,所述设备主体(1)的内部固定安装有控制电磁铁(19)启闭的检测机构;

检测机构包括转动安装在出料口(8)内壁的转杆,所述转杆上固定安装有多个扇叶 (9),多个所述扇叶(9)远离转杆的一端固定安装有磁铁(24),所述设备主体(1)的内部固定安装有判断外壳(25),所述判断外壳(25)的内部活动安装有移动板(26),所述移动板(26)靠近磁铁(24)的一侧固定安装有与磁铁(24)相互配合的第二铁片(28),所述移动板(26)的内部固定安装有第二导电板(27),所述判断外壳(25)的内部活动安装有两个与第二导电板(27)相互配合的第二接电板(31),且两个第二接电板(31)分别电性连接在电磁铁(19)和电源上,所述移动板(26)与判断外壳(25)的内壁之间为弹性连接,所述判断外壳(25)内固定安装有控制移动板(26)移动速度的减速组件;

所述减速组件包括固定安装在移动板(26)远离磁铁(24)的一侧的第一齿条(29),所述判断外壳(25)的内部转动安转有第一减速齿轮(30),且第一齿条(29)与第一减速齿轮(30)之间齿轮啮合;

所述判断外壳(25)的内部开设有能够使第二接电板(31)移动的移动槽,所述设备主体(1)的内部固定安装有拉动外壳(32),所述拉动外壳(32)的内部活动安装有第二升降板(33),所述第二升降板(33)的一侧固定安装有拉动柱(34),且拉动柱(34)延伸至判断外壳(25)内与第二接电板(31)之间固定连接,所述第二升降板(33)靠近第二接电板(31)的一侧与拉动外壳(32)的内壁之间固定安装有通电弹簧(49),且通电弹簧(49)电性连接在电子阀(6)上;

所述设备主体(1)的内部固定安装有断电外壳(35),所述断电外壳(35)的内部活动安装有第三升降板(36),所述第三升降板(36)的内部固定安装有第三导电板(37),所述断电外壳(35)的内部活动安装有与第三导电板(37)相互配合的两个第三接电板(39),且两个第三接电板(39)分别电性连接在电源和电机(13)上,所述第三升降板(36)的一侧固定安装有推柱(38),且推柱(38)延伸至更换仓(11)内,所述断电外壳(35)的内部固定安装有控制第三接电板(39)移动的移动机构。

2.根据权利要求1所述的一种润滑油调和过程中用预处理设备,其特征在于:所述移动机构包括开设在断电外壳(35)内部的回缩槽(40),所述回缩槽(40)的内部活动安装有回缩板(41),所述回缩板(41)的一侧固定安装有回缩柱(44),且回缩柱(44)延伸至断电外壳(35)的内壁上并与第三接电板(39)连接,所述回缩板(41)远离回缩柱(44)的一侧固定安装有第二齿条(42),所述回缩槽(40)的内部转动安装有第二减速齿轮(43),且第二齿条(42)与第二减速齿轮(43)之间为齿轮啮合,所述回缩板(41)的内部开设有管道口。

3.根据权利要求1所述的一种润滑油调和过程中用预处理设备,其特征在于:所述断电外壳(35)的内部开设有按压槽(45),所述按压槽(45)的内部活动安装有按压板(46),所述按压板(46)的一侧固定安装有按压柱(47),且按压柱(47)延伸至断电外壳(35)内,所述按压板(46)的另一侧与按压槽(45)的内壁之间为弹性连接,所述按压槽(45)的内部固定开设有管道口,所述按压槽(45)与回缩槽(40)之间通过管道连接。
