专利号: 2022106658264
申请人: 苏金兰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

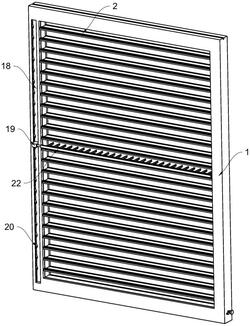

1.一种节能铝合金门窗,包括窗户框架,其特征在于:窗户框架中部设置有若干个玻璃条,玻璃条内部设置有遮阳水道,玻璃条顶部一侧设置有储水块,储水块与遮阳水道之间贯通设置,玻璃条两端均设置有转动轴,转动轴转动插接在窗户框架内部,转动轴端部固定连接有转动块,其中一个转动块一侧设置有转动齿轮,转动块两侧均设置有磁块,两个磁块磁性相反;若干个转动齿轮一侧啮合连接同一个齿形条,齿形条底部啮合连接有辅助齿轮,辅助齿轮一端固定连接有转动杆,转动杆一侧设置有固定杆,齿形条表面开设有三个固定槽,固定杆一段表面套接有第一弹簧,转动杆和固定杆一端均贯穿窗户框架延伸至外部,转动杆和固定杆端部分别设置有旋钮和拉动块,拉动块一端套接在转动杆表面,固定杆底部固定连接有推动杆,推动杆一端贯穿窗户框架延伸至外部。

2.根据权利要求1所述的节能铝合金门窗,其特征在于:窗户框架一侧开设有移动滑槽,移动滑槽内部活动插接有配重滑块,移动滑槽位于若干个转动块位置均设置有一组减速块,一组两个减速块一端均活动插接在窗户框架内部,减速块一端设置有第二弹簧,配重滑块一端内部转动插接有移动架,移动架位于配重滑块内部设置有扭簧,移动架一侧开设有若干个辅助滑槽,辅助滑槽内部活动插接有清理杆,清理杆两侧均固定连接有第三弹簧,第三弹簧一端与辅助滑槽内壁固定连接。

3.根据权利要求1所述的节能铝合金门窗,其特征在于:储水块顶部设置有外密封块,玻璃条另一侧顶部设置有内密封块,外密封块和内密封块均为软橡胶材质。

4.根据权利要求1所述的节能铝合金门窗,其特征在于:窗户框架内部设置有密封软框,密封软框为软橡胶材质,密封软框宽度大于玻璃条宽度。

5.根据权利要求1所述的节能铝合金门窗,其特征在于:玻璃条宽度为8cm,玻璃条厚度为1.2cm。

6.根据权利要求1所述的节能铝合金门窗,其特征在于:相邻两个玻璃条之间的间距为

6cm,窗户框架距离最近玻璃条之间的距离为7cm。

7.根据权利要求1所述的节能铝合金门窗,其特征在于:辅助齿轮的直径为转动齿轮的直径的0.8倍。

8.根据权利要求2所述的节能铝合金门窗,其特征在于:清理杆底部设置有清理软刷,清理软刷底部与其中一个玻璃条顶部表面贴合。

9.根据权利要求2所述的节能铝合金门窗,其特征在于:减速块顶部与底部均为坡面设置,减速块顶部表面设置有减速层,减速层表面为粗糙设置。
