1.一种电缆多股束丝设备，包括罐体（2），其特征在于：所述罐体（2）的内侧面固定连接有防异物机构（4），所述防异物机构（4）包括内嵌壁（41），所述内嵌壁（41）的内侧面固定连接有网体（51），所述内嵌壁（41）内侧面靠近网体（51）的位置固定连接有外管（52），所述外管（52）的表面固定连接有风机（45），所述风机（45）的内侧面固定连接有气泵（44）；

所述罐体（2）内侧面远离防异物机构（4）的位置固定连接有防断裂机构（6），所述防断裂机构（6）包括壳体（61），所述壳体（61）的表面固定连接有第一电机（63），所述壳体（61）的内侧面固定连接有气缸（71），所述第一电机（63）输出端的转筒固定连接有扭转壁（64）。

2.根据权利要求1所述的一种电缆多股束丝设备，其特征在于：所述罐体（2）的底部固定连接有底座（1），所述内嵌壁（41）的表面与罐体（2）的内侧面固定连接，所述罐体（2）的表面通过磁力连接有防护罩（43），所述内嵌壁（41）的内侧面固定连接有分离组件（5）。

3.根据权利要求2所述的一种电缆多股束丝设备，其特征在于：所述内嵌壁（41）的表面转动连接有卷线筒（42），所述内嵌壁（41）表面靠近卷线筒（42）的位置开设有孔，所述气泵（44）的输出端固定连接有内管（53），所述内管（53）的表面开设有孔。

4.根据权利要求3所述的一种电缆多股束丝设备，其特征在于：所述网体（51）的表面固定连接有弹性块（54），所述弹性块（54）的表面转动连接有第一滚轮（55）和第二滚轮（56），所述第一滚轮（55）与第二滚轮（56）之间设置有间隙。

5.根据权利要求4所述的一种电缆多股束丝设备，其特征在于：所述壳体（61）的内侧面固定连接有加热丝（62），所述扭转壁（64）的内侧面固定连接有导流壁（65），所述导流壁（65）的表面与网体（51）的表面紧密接触，所述壳体（61）的内侧面固定连接有柔性组件（7）。

6.根据权利要求5所述的一种电缆多股束丝设备，其特征在于：所述扭转壁（64）的表面与内嵌壁（41）的表面转动连接，所述罐体（2）内侧面靠近壳体（61）的位置设置有出线孔（3），所述气缸（71）输出端的活塞杆固定连接有第二电机（72）。

7.根据权利要求6所述的一种电缆多股束丝设备，其特征在于：所述第二电机（72）输出端的转轴固定连接有摩擦轮（73），所述摩擦轮（73）的表面固定连接有压边条（74），所述弹性块（54）表面远离网体（51）的位置与内嵌壁（41）的内侧面固定连接。

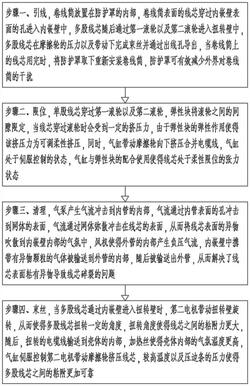

8.根据权利要求7所述的一种电缆多股束丝设备，现提出一种电缆多股束丝设备的束丝方法，其特征在于：包括以下步骤：

步骤一、引线，卷线筒（42）放置在防护罩（43）的内部，卷线筒（42）表面的线芯穿过内嵌壁（41）表面的孔进入内嵌壁（41）中，多股线芯随后通过第一滚轮（55）以及第二滚轮（56）进入扭转壁（64）中，多股线芯在摩擦轮（73）的压力以及带动下完成束丝并通过出线孔（3）导出，当卷线筒（42）上的线芯用完时，将防护罩（43）取下重新安装卷线筒（42），防护罩（43）可有效减少外界对卷线筒（42）的干扰；

步骤二、限位，单股线芯穿过第一滚轮（55）以及第二滚轮（56），弹性块（54）将滚轮之间的间隙限定，当线芯穿过滚轮时会受到一定的挤压力，由于弹性块（54）的弹性作用使得该挤压力为可调柔性挤压，同时，气缸（71）带动摩擦轮（73）向下挤压合并电缆线，气缸（71）处于伺服控制的状态，气缸（71）与弹性块（54）的配合使用使得线芯处于柔性限位的张力状态；

步骤三、清理，气泵（44）产生气流冲击到内管（53）的内部，气流通过内管（53）表面的孔冲击到网体（51）的表面，气流通过网体（51）弥散冲击在线芯的表面，从而将线芯表面的异物吹散到内嵌壁（41）内部的气氛中，风机（45）使得外管（52）的内部产生负压气流，内嵌壁（41）中携带有异物颗粒的气体被输送到外管（52）的内部，随后被输送出外管（52），从而解决了线芯表面粘有异物导致线芯碎裂的问题；

步骤四、束丝，当多股线芯通过内嵌壁（41）进入扭转壁（64）时，第二电机（72）带动扭转壁（64）旋转，从而使得多股线芯扭转一定的角度，扭转角度使得线芯之间的粘附力更大，随后，扭转的电缆线输送到壳体（61）的内部，加热丝（62）使得壳体（61）内部的气氛温度更高，气缸（71）伺服控制第二电机（72）带动摩擦轮（73）挤压线芯，较高温度以及压边条（74）的压力使得多股线芯之间的粘附更加可靠。
