1.一种用于活化过一硫酸盐降解有机废液的催化剂，其特征在于，包括Co3O4基体材料

2‑

和以双配位结构键合于所述基体材料表面的SO4 。

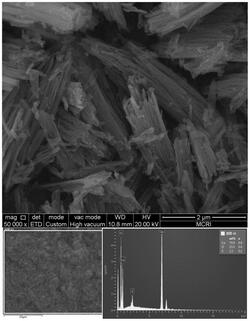

2.根据权利要求1所述的一种用于活化过一硫酸盐降解有机废液的催化剂，其特征在于，所述催化剂具有多孔微/纳分级结构。

3.一种制备如权利要求1或2所述用于活化过一硫酸盐降解有机废液的催化剂的方法，其特征在于，包括以下步骤：步骤一、将可溶性无机钴盐溶解于水中，得到溶液A；

步骤二、将可溶性草酸盐溶解于水中，得到溶液B；

步骤三、在强烈搅拌下，将步骤二中所述溶液B快速倒入步骤一中所述溶液A中，继续搅拌使反应完全，得到沉淀；

步骤四、将步骤三中所得沉淀进行固液分离，用去离子水和无水乙醇依次洗涤，烘干，得到草酸钴前驱体；

步骤五、将步骤四中所述草酸钴前驱体加入硫酸铵溶液中，常温下搅拌2h～4h后静置

12h～24h，抽滤，60℃～90℃烘干，得到浸渍有硫酸铵的草酸钴；

步骤六、将步骤五中所得浸渍有硫酸铵的草酸钴置于马弗炉中煅烧2h～4h，得到用于活化过一硫酸盐降解有机废液的催化剂。

4.根据权利要求3所述的方法，其特征在于，步骤一中所述无机钴盐包括氯化钴、硝酸钴、硫酸钴或醋酸钴；溶液A中无机钴盐的浓度为0.1mol/L～0.25mol/L。

5.根据权利要求3所述的方法，其特征在于，步骤二中所述可溶性草酸盐包括草酸钠、草酸钾或草酸铵；溶液B中草酸盐的浓度为0.1mol/L～0.25mol/L。

6.根据权利要求3所述的方法，其特征在于，步骤三溶液B中草酸根离子与溶液A中钴离子的摩尔比例为(1～1.1):1。

7.根据权利要求3所述的方法，其特征在于，步骤四中所述烘干的温度为60℃～90℃。

8.根据权利要求3所述的方法，其特征在于，步骤五中所述硫酸铵溶液的浓度为

0.5mol/L～2.5mol/L。

9.根据权利要求3所述的方法，其特征在于，步骤五中所述草酸钴前驱体的质量与硫酸铵溶液的体积之比为1:(50～60)，其中质量的单位为g，体积的单位为mL。

10.根据权利要求3所述的方法，其特征在于，步骤六中所述煅烧温度为350℃～650℃，升温速率为2℃/min。
