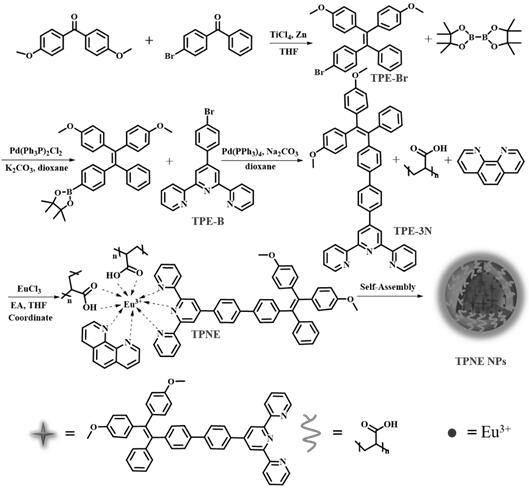

1.一种水溶性镧系AIE荧光纳米粒子的制备方法，包括以下步骤：（1）4,4'‑(2‑(4‑溴苯基)‑2‑苯基乙烯‑1,1‑二基)双(甲氧基苯)的合成：将4,4'‑二甲氧基二苯甲酮、4‑溴二苯甲酮和锌粉加入四氢呋喃中，在氮气气氛下，将混合物冷却至0 ℃，滴加四氯化钛，然后将混合物在60 80℃加热回流并搅拌10 15小时；冷却至室温后，用~ ~碳酸钾溶液将反应淬灭，并用二氯甲烷将混合物萃取，合并有机相，用无水硫酸镁干燥，减压蒸发溶剂，用硅胶柱色谱法纯化残留物，得到4,4'‑(2‑(4‑溴苯基)‑2‑苯基乙烯‑1,1‑二基)双(甲氧基苯)，标记为TPE‑Br；

（2）2‑(4‑(2,2‑双(4‑甲氧基苯基)‑1‑苯基乙烯基)苯基)‑4,4,5, 5‑四甲基‑1 ,3,2‑二氧杂硼杂环戊烷的合成：将TPE‑Br、双(三苯基膦)二氯化钯、K2CO3和双(频哪醇)二硼酯加入到无水1,4‑二恶烷中，在氮气气氛下，将混合物在80℃加热回流并搅拌20 25小时，加入~水并将混合物用二氯甲烷冲洗，合并有机相用MgSO4干燥，减压蒸发溶剂，通过硅胶柱色谱法纯化残留物，得到2‑(4‑(2,2‑双(4‑甲氧基苯基)‑1‑苯基乙烯基)苯基)‑4,4,5, 5‑四甲基‑1 ,3,2‑二氧杂硼杂环戊烷，标记为TPE‑B；

（3）4'‑(4'‑(2,2‑双(4‑甲氧基苯基)‑1‑苯基乙烯基)‑[1,1'‑联苯基]‑4‑基)‑2,2':

6',2''‑三联吡啶的合成：将TPE‑B和4'‑(4‑溴苯基)‑2,2':6',2''‑三联吡啶溶于二恶烷中，然后加入Na2CO3，四三苯基膦钯后在100~120 ℃下搅拌20~25小时，反应结束后冷却至室温，用MgSO4干燥，减压蒸发溶剂，通过硅胶柱色谱法纯化残留物，得到4'‑(4'‑(2,2‑双(4‑甲氧基苯基)‑1‑苯基乙烯基)‑[1,1'‑联苯基]‑4‑基)‑2,2':6',2''‑三联吡啶，标记为TPE‑

3N；

（4）含Eu配位物的合成：将TPE‑3N、EuCl3、邻菲啰啉、聚丙烯酸加入乙醇和THF混合溶剂中，加热至60 80 ℃反应20 25小时；反应液冷却至室温后加入正己烷沉淀，离心纯化，真空~ ~干燥，得到含Eu配位物TPNE；

（5）TPNE纳米粒子的制备：将TPNE溶解于无水THF，将得到的TPNE溶液在超声作用下加入超纯水中并超声5 min，随后室温下搅拌5 15min，除去THF后用0.22 μm的水系过滤头过~滤得到水溶性镧系AIE荧光纳米粒子TPNE NPs。

2.根据权利要求1所述的一种水溶性镧系AIE荧光纳米粒子的制备方法，其特征在于：步骤（1）中，所述4,4'‑二甲氧基二苯甲酮和4‑溴二苯甲酮的摩尔比为1:1 1:2；4,4'‑二甲~氧基二苯甲酮和锌粉的摩尔比为1:3 1:5；4,4'‑二甲氧基二苯甲酮和四氯化钛的摩尔比为~

1:3 1:4。

~

3.根据权利要求1所述的一种水溶性镧系AIE荧光纳米粒子的制备方法，其特征在于：步骤（2）中，所述TPE‑Br和双(频哪醇)二硼酯的摩尔比为1:1 1:2；所述TPE‑Br和双(三苯基~膦)二氯化钯的摩尔比为25:1~28:1；所述TPE‑Br和K2CO3的摩尔比为1:3~1:4。

4.根据权利要求1所述的一种水溶性镧系AIE荧光纳米粒子的制备方法，其特征在于：步骤（3）中，所述TPE‑B和4'‑(4‑溴苯基)‑2,2':6',2''‑三联吡啶的摩尔比为1:1 1:1.5；所~述TPE‑B和四三苯基膦钯的摩尔比为1:0.02 1:0.04。

~

5.根据权利要求1所述的一种水溶性镧系AIE荧光纳米粒子的制备方法，其特征在于：步骤（4）中，所述TPE‑3N与EuCl3的摩尔比为1:5~1:6；所述TPE‑3N与邻菲啰啉的摩尔比为1:

5 1:6；所述TPE‑3N与聚丙烯酸的摩尔比为1:100；所述乙醇和THF混合溶剂中，乙醇和THF的~体积比为3:1。

6.根据权利要求1所述的一种水溶性镧系AIE荧光纳米粒子的制备方法，其特征在于：步骤（5）中，所述TPNE溶液的浓度为50 μg/mL；TPNE溶液与超纯水的体积比为1:5。

7.根据权利要求1所述方法制备的水溶性镧系AIE荧光纳米粒子作为双色荧光探针在荧光成像中的应用。
