专利号: 2022105457840
申请人: 郭战全
专利类型:发明专利
专利状态:授权未缴费
专利领域: 加工水泥、黏土或石料
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

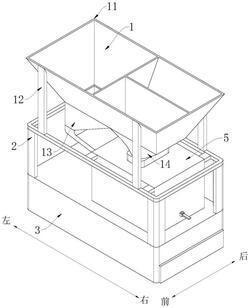

1.一种保温砂浆制备生产线,包括支撑架(2),其特征在于:所述支撑架(2)的上表面固定连接有下料组件(1),所述支撑架(2)的下表面固定连接有搅拌组件(3),所述搅拌组件(3)的上表面且位于支撑架(2)的内部贯穿连接有混合组件(5),所述混合组件(5)的内部转动连接有均匀组件(4);

所述混合组件(5)的内部转动连接有多个拨轮(41),所述拨轮(41)的前端固定连接有固定盘(46)与连接轴(44),所述连接轴(44)贯穿固定盘(46),所述固定盘(46)的前表面偏心设置有调节柱(45),所述连接轴(44)的外表面且位于固定盘(46)的前侧转动连接有调节套(43);所述调节套(43)靠近调节柱(45)的一面为高低起伏设置,所述调节套(43)的壁厚与调节柱(45)的直径相同;所述搅拌组件(3)的上表面贯穿连接有固定壳(51),所述固定壳(51)的左侧开设有矩形通孔(52),所述固定壳(51)的内表面上下交错铰接有两个倾斜向下的引料板(53),两个所述引料板(53)的铰接点下方均设置有调节件(54),所述调节件(54)贯穿固定壳(51)的内表面,所述固定壳(51)的内表面且为位于矩形通孔(52)的上方固定连接有拨散件(55);引料板(53)的内部转动连接有多个拨轮(41);

所述固定壳(51)的内部固定连接有定位杆(551),所述定位杆(551)的外表面滑动连接有滑座(554),所述滑座(554)的内部设置有第二驱动电机,所述第二驱动电机的输出端固定连接有拨散盘(552),所述拨散盘(552)的上表面均匀分布有四个拨散叶片(553);所述固定壳(51)的外表面且位于引料板(53)的铰接点下方固定有固定盒(544),所述固定盒(544)的左右侧面贯穿有调节拨板(541),所述固定盒(544)的上表面贯穿有T形限位销(542),所述T形限位销(542)的外表面且位于固定盒(544)的内部套设有限位弹簧(543)。

2.根据权利要求1所述的一种保温砂浆制备生产线,其特征在于:所述支撑架(2)的下表面固定连接有固定箱体(32),所述固定箱体(32)的内部右侧固定连接有搅拌筒(33),所述搅拌筒(33)的内部转动连接有搅拌轴(34),所述固定箱体(32)的内部且为位于搅拌筒(33)的左侧固定连接有安装支架(31),所述固定箱体(32)的右侧面螺栓连接有挡板(35)。

3.根据权利要求1所述的一种保温砂浆制备生产线,其特征在于:所述支撑架(2)的上表面四角均固定连接有支撑杆(12),四个所述支撑杆(12)的顶端共同固定连接有下料斗(11),所述下料斗(11)的下表面左侧贯穿连接有L形导料管(13),所述下料斗(11)的下表面右侧贯穿连接有竖直导料管(14)。

4.根据权利要求1所述的一种保温砂浆制备生产线,其特征在于:所述拨轮(41)的后端固定连接有固定杆(425),所述固定杆(425)远离拨轮(41)的一端固定连接有转盘(424),所述转盘(424)的外表面滑动连接有连接柱(421),所述转盘(424)远离固定杆(425)的一侧转动连接有安装盘(423),所述安装盘(423)与连接柱(421)的内表面通过支撑弹簧(422)弹性连接。

5.根据权利要求1所述的一种保温砂浆制备生产线,其特征在于:采用上述保温砂浆制备生产线时制备保温砂浆的使用方法,包括以下步骤:S1、首先开始保温砂浆制备的时候将制备保温砂浆的材料分类放置在下料组件(1)的内部;

S2、然后制备保温砂浆的材料从不同的入口进入至混合组件(5)的内部进行初步混合,并且在均匀组件(4)的配合下对材料进行初步混合;

S3、经过S2步骤进行初步混合后的保温砂浆原料进入至搅拌组件(3)的内部后进行充分的搅拌;

S4、经过S3将保温砂浆材料搅拌混合均匀后,将保温砂浆从搅拌组件(3)的内部取出。
