专利号: 2022105137128
申请人: 山东汇荣生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

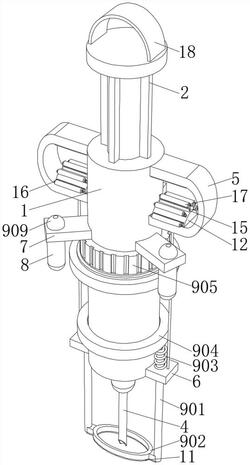

1.一种整形美容手术用液体玻尿酸注射系统,包括针筒(1),其特征在于:所述针筒(1)内活动连接有活塞(3),所述活塞(3)的顶部固定连接有拉杆(2),所述拉杆(2)的顶端贯穿针筒(1)并向上延伸,所述针筒(1)的底部一体成型有连接管,且连接管的底端插设有针头(4);

所述针筒(1)两侧的底部均固定连接有连接板(6),所述针筒(1)上设置有与针头(4)配合使用的辅助机构(9),所述针筒(1)两侧的顶部均固定连接有U型框(5);所述辅助机构(9)包括伸缩杆(901),所述伸缩杆(901)插设在连接板(6)上,所述伸缩杆(901)的顶端固定连接有移动框(904)且移动框(904)的内圈滑动设置在针筒(1)上,所述伸缩杆(901)的底端通过连接块固定连接有挤压框(902),所述针筒(1)位于挤压框(902)内,针筒(1)上通过螺纹啮合有螺纹套(905),所述螺纹套(905)表面的底部转动连接有辅助轴承(906),辅助轴承(906)的外圈固定连接有滑动框(907)且滑动框(907)的内圈滑动设置在针筒(1)上,U型框(5)内腔的底部固定连接有底座(12),所述底座(12)上开设有多组固定槽(13),多组所述固定槽(13)在底座(12)内呈扇形结构均匀分布,所述固定槽(13)内沿左右方向固定连接有多组复位弹簧(14),所述复位弹簧(14)的一端固定连接有T型伸缩板(15),所述T型伸缩板(15)远离复位弹簧(14)的一端贯穿底座(12)并固定连接有固定架(16),所述固定架(16)内通过活动轴转动连接有滚动柱(17)。

2.根据权利要求1所述的一种整形美容手术用液体玻尿酸注射系统,其特征在于:所述辅助机构(9)还包括伸缩杆(901)上套设的缓冲弹簧(903)且缓冲弹簧(903)的两端固定连接在连接板(6)和移动框(904)相互靠近的一侧。

3.根据权利要求2所述的一种整形美容手术用液体玻尿酸注射系统,其特征在于:所述滑动框(907)底部的正面嵌设有按键开关(908),所述螺纹套(905)的顶部贴合有三组延伸板(7),三组所述延伸板(7)相互靠近的一侧固定连接在针筒(1)上,所述延伸板(7)上固定连接有与按键开关(908)配合使用的报警器(909)。

4.根据权利要求3所述的一种整形美容手术用液体玻尿酸注射系统,其特征在于:三组所述延伸板(7)在针筒(1)的表面均匀分布,所述延伸板(7)的底部固定连接有微型激光器(8),所述移动框(904)和滑动框(907)均呈环形结构,所述移动框(904)内开设有多组凹槽,且凹槽内卡接有滚珠(20),所述滚珠(20)在移动框(904)内呈环形状均匀分布,所述滚珠(20)的内侧与针筒(1)的表面转动连接。

5.根据权利要求1所述的一种整形美容手术用液体玻尿酸注射系统,其特征在于:所述U型框(5)的底部固定连接有插杆(10),所述插杆(10)的底端贯穿滑动框(907)并固定连接在连接板(6)上,所述拉杆(2)的顶端一体成型有按压块,且按压块上固定连接有弹力带(18)。

6.根据权利要求5所述的一种整形美容手术用液体玻尿酸注射系统,其特征在于:所述U型框(5)内腔的顶部沿前后方向固定连接有多组方形条(19),所述螺纹套(905)表面的四周均竖向开设有多组竖槽,所述挤压框(902)的底部固定连接有弹力垫圈(11),所述弹力垫圈(11)的两侧均一体成型有与连接块配合使用的弹力垫块。
