专利号: 202210506223X
申请人: 内蒙古佰蔚信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

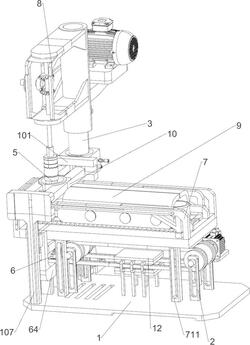

1.一种中药材加工用苦杏仁捣碎装置,其特征在于,包括有底板(1)、第一支撑柱(2)、安装架(3)、捣药杵(5)、气缸(6)、按钮(61)、顶杆(63)、u型块(64)、运输机构(7)和转动机构(8),所述底板(1)一侧间隔固接有第一支撑柱(2),运输机构(7)安装于底板(1)与全部第一支撑柱(2)一侧之间,u型块(64)固接于底板(1)一侧,气缸(6)嵌入式的固接于u型块(64)内一侧,顶杆(63)固接于气缸(6)的伸缩杆端部,顶杆(63)贯穿运输机构(7),按钮(61)固接于u型块(64)外一侧,按钮(61)与运输机构(7)配合,按钮(61)与气缸(6)有电路连接,安装架(3)固接于底板(1)一侧,转动机构(8)安装于安装架(3)上,捣药杵(5)固接于转动机构(8)上,捣药杵(5)与顶杆(63)对应。2.如权利要求1所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,运输机构(7)包括有第一电机(71)、第一传动组件(72)、接触块(73)、安装板(74)、异形放置板(75)、第一滑轨(76)、第一滑杆(77)、导向杆(78)、第一弹簧(79)、触发块(710)和支杆(711),所述支杆(711)间隔固接于底板(1)一侧周向,安装板(74)固接于全部支杆(711)一端之间,顶杆(63)贯穿安装板(74)一侧,导向杆(78)对称式的固接于安装板(74)内两侧之间,异形放置板(75)滑动式的套装于两根导向杆(78)之间,异形放置板(75)一端贯穿安装板(74)一侧,第一弹簧(79)对称式的连接于安装板(74)内一侧与异形放置板(75)一侧之间,第一弹簧(79)绕在导向杆(78)上,第一滑杆(77)固接于异形放置板(75)外两侧,第一滑轨(76)对称式的固接于安装板(74)内一侧,第一滑杆(77)穿过第一滑轨(76),触发块(710)固接于异形放置板(75)外一侧,触发块(710)与按钮(61)配合,第一传动组件(72)转动式的连接于全部第一支撑柱(2)一侧之间,接触块(73)固接于第一传动组件(72)外侧周向,接触块(73)与异形放置板(75)配合,第一电机(71)安装于其中一根第一支撑柱(2)一侧,第一电机(71)的输出轴端部与第一传动组件(72)一侧的圆心位置固定连接。3.如权利要求2所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,转动机构(8)包括有第二电机(81)、第二传动组件(82)、第一转轴(83)、缺齿锥齿轮(84)、第一锥齿轮(85)、第二锥齿轮(86)和第二转轴(87),所述第二转轴(87)转动式的连接于安装架(3)两侧之间,第二转轴(87)一端与捣药杵(5)固定连接,第一锥齿轮(85)固定套装于第二转轴(87)一侧周向,第二锥齿轮(86)固定套装于第二转轴(87)一侧周向,第一转轴(83)转动式的连接于安装架(3)一侧,缺齿锥齿轮(84)固定套装于第一转轴(83)一端,缺齿锥齿轮(84)与第一锥齿轮(85)和第二锥齿轮(86)配合,第二电机(81)安装于安装架(3)一侧,第二传动组件(82)连接于第二电机(81)的输出轴端部与第一转轴(83)一侧周向之间。4.如权利要求3所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,还包括有导向机构(9),导向机构(9)包括有n型板(91)、导杆(92)、第二弹簧(93)、限位板(94)和滚珠(95),所述n型板(91)固接于安装板(74)内两侧之间,导杆(92)间隔滑动式的穿接于n型板(91)两侧,限位板(94)固接于每侧全部导杆(92)一端之间,滚珠(95)间隔转动式的连接于限位板(94)一侧,第二弹簧(93)间隔连接于限位板(94)一侧与n型板(91)内侧之间,第二弹簧(93)绕在导杆(92)上。5.如权利要求4所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,还包括有限位机构(10),限位机构(10)包括有第二滑轨(101)、滑块(102)、弧形夹块(103)、斜块(104)、连接块(105)、第三弹簧(106)和第二支撑柱(107),所述第二支撑柱(107)固接于底板(1)一侧,第二滑轨(101)固接于安装架(3)一侧周向,滑块(102)对称式的滑动式设在第二支撑柱

(107)一侧与第二滑轨(101)之间,弧形夹块(103)嵌入式的固接于滑块(102)一侧中部,两侧弧形夹块(103)相互配合,第三弹簧(106)间隔连接于两块滑块(102)一侧之间,连接块(105)固定套装于顶杆(63)一侧周向,斜块(104)固接于连接块(105)两端,斜块(104)与滑块(102)接触配合。6.如权利要求5所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,还包括有缓冲机构(11),缓冲机构(11)包括有缓冲板(111)和第四弹簧(112),所述第四弹簧(112)间隔连接于异形放置板(75)内两侧,缓冲板(111)固接于每侧全部第四弹簧(112)尾端之间。7.如权利要求6所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,还包括有夹紧机构(12),夹紧机构(12)包括有第二安装块(121)、压块(122)和第五弹簧(123),所述第二安装块(121)固接于底板(1)一侧,第二安装块(121)的数量为两块,压块(122)滑动式的设在第二安装块(121)内,压块(122)与第一传动组件(72)接触配合,第五弹簧(123)间隔连接于压块(122)一侧与第二安装块(121)内侧之间。8.如权利要求7所述的一种中药材加工用苦杏仁捣碎装置,其特征在于,所述捣药杵(5)上设有三根杆子,能更好的将苦杏仁捣碎。
