专利号: 2022104636294
申请人: 哈尔滨商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

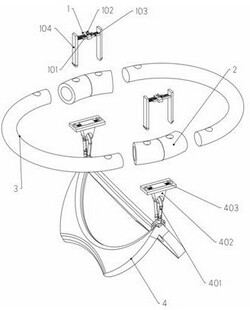

1.一种游泳辅助用品游泳棒,其特征在于:所述游泳棒具有多色结构,包括限制架(1);

所述限制架(1)共设置有两处,两处限制架(1)呈对称形状设置,限制架(1)的侧面位置均开设有穿槽,且限制架(1)穿槽内上方位置开设有贯穿的穿孔,限制架(1)的顶端面与套管(101)的底端面位置固定连接,套管(101)中间管孔与限制架(1)穿孔同轴心,套管(101)的内侧位置转动连接有螺杆,且螺杆的一端位于套管(101)的管孔内侧位置;

还包括有挂套(4);且挂套(4)的底部为扩张设计,挂套(4)的底部左右两侧位置分别开设有弧槽,挂套(4)的顶部前后两端位置分别设置有一个挂槽;

所述挂套(4)的挂槽内分别设置有一个悬挂钩(401),两个悬挂钩(401)分别与一个悬挂件(402)相挂接;

所述悬挂件(402)的内部左右两侧位置分别开设有一个凹槽,悬挂件(402)的凹槽外端位置为弧形形状,且悬挂件(402)凹槽内分别弹性连接有一个复位推板(403),复位推板(403)在伸展状态下,复位推板(403)前端无法进入悬挂件(402)凹槽内弧形位置,限位插件(104)插接在悬挂件(402)凹槽内弧位置;

所述游泳棒具有多色结构,所述限制架(1)的中间位置转动连接有传动齿轮杆(102),传动齿轮杆(102)上端的杆体穿过套管(101)的穿孔内,传动齿轮杆(102)的齿轮高度与限制架(1)穿槽高度相同;

所述游泳棒具有多色结构,所述限制架(1)的穿槽内前后两端位置分别设置有L形状的齿条(103),两个齿条(103)呈反方向设置,两个齿条(103)的内端位置设置有弹簧,两个齿条(103)的外端位置分别设置有一个限位插件(104),两个限位插件(104)呈对称分布,限位插件(104)的底部外端位置为尖形挡块。

2.如权利要求1所述一种游泳辅助用品游泳棒,其特征在于:所述游泳棒具有多色结构,两个所述限位插件(104)分别与一个弯管(2)上端插孔相插接,两个弯管(2)内分别与两个辅助棒(3)一端位置相套接,两个辅助棒(3)另一端也与两个弯管(2)相套接,辅助棒(3)两端的位置分别开设有插孔,辅助棒(3)与弯管(2)插接之后,辅助棒(3)的插孔位置与弯管(2)插孔位置向齐平,限位插件(104)依次穿过弯管(2)插孔与辅助棒(3)插孔,限位插件(104)的底部尖形挡块位于弯管(2)下方位置。

3.如权利要求2所述一种游泳辅助用品游泳棒,其特征在于:所述游泳棒具有多色结构,两个所述辅助棒(3)共同组成圆环形状,且由弯管(2)于限位插件(104)的配合进行限位。
