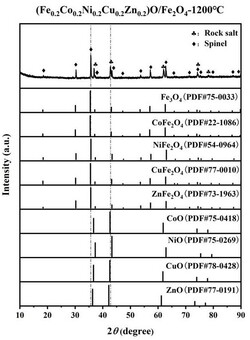

1.一种高熵氧化物陶瓷，其特征在于：分子式为(Fe0.2Co0.2Ni0.2Cu0.2Zn0.2)O/Fe2O4，具有两种晶型：岩盐型和尖晶石型；所述高熵氧化物陶瓷按照下述制备步骤获得：（1）、选取FeO、CoO、NiO、CuO、ZnO作为原料，称取FeO、CoO、NiO、CuO、ZnO粉体的摩尔比为

1∶1∶1∶1∶1，混合均匀，获得混合粉体；

（2）、将步骤（1）制备好的混合粉体压制成圆片生坯，空气气氛下控温在1200℃煅烧10‑

12h，取出煅烧产物即得高熵氧化物陶瓷；压制的压力为50‑100MPa，持续时间为60‑90s。

2.一种如权利要求1所述的高熵氧化物陶瓷的制备方法，其特征在于，制备步骤如下：（1）、选取FeO、CoO、NiO、CuO、ZnO作为原料，称取FeO、CoO、NiO、CuO、ZnO粉体的摩尔比为

1∶1∶1∶1∶1，混合均匀，获得混合粉体；

（2）、将步骤（1）制备好的混合粉体压制成圆片生坯，空气气氛下控温在1200℃煅烧10‑

12h，取出煅烧产物即得高熵氧化物陶瓷；压制的压力为50‑100MPa，持续时间为60‑90s。

3.如权利要求2所述的高熵氧化物陶瓷的制备方法，其特征在于：步骤（1）中，所述FeO、CoO、NiO、CuO、ZnO粉体原料粒径均为1‑2mm。

4.如权利要求2所述的高熵氧化物陶瓷的制备方法，其特征在于：步骤（1）中，采用湿法球磨的方式将所有金属氧化物原料混合均匀；球磨后，将浆体干燥，得到混合粉体。

5. 如权利要求4所述的高熵氧化物陶瓷的制备方法，其特征在于：湿法球磨时，添加的球磨珠与所有金属氧化物原料总量的质量比为（5‑10）∶1，研磨助剂是无水乙醇，转速为

250‑300 r/min。

6. 如权利要求4所述的高熵氧化物陶瓷的制备方法，其特征在于：干燥温度为60‑80℃、干燥时间为2‑4 h。

7.如权利要求4所述的高熵氧化物陶瓷的制备方法，其特征在于：球磨后，所述混合粉体的粒径为0.1‑0.5mm。

8.如权利要求2所述的高熵氧化物陶瓷的制备方法，其特征在于：步骤（2）中，以5‑10℃/min的速率升温至煅烧温度。

9.一种如权利要求1所述的高熵氧化物陶瓷作为电磁波吸收材料的应用。
