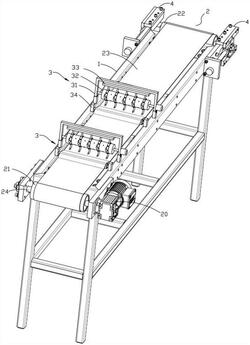

1.一种锅炉送料装置，其特征在于，包括机架、设置在所述机架上的皮带输送机以及设置在所述机架上的至少一个除铁机构，所述皮带输送机包括输送电机、可转动设置在所述机架的第一端的与所述输送电机的输出轴驱动连接的主动滚筒、可转动设置在所述机架的第二端的从动滚筒、设置在所述主动滚筒和从动滚筒之间的皮带以及对称设置在所述机架的第二端的两皮带张紧机构；

所述皮带张紧机构包括固接在所述机架的第一端的第一安装板、垂直连接在所述第一安装板上的第二安装板、固接在所述第一安装板的上下两端的两滑轨、可滑动设置在所述两滑轨之间的滑动安装块、固接在所述滑动安装块上的驱动螺母以及第一端与所述第二安装板螺纹连接且第二端与所述驱动螺母螺纹连接的张紧丝杆，所述滑动安装块的上下两端面均开设有与所述滑轨配合的滑槽；

所述滑动安装块上还设置有轴承，所述第一安装板上沿物料的运输方向开设有调节槽，所述从动滚筒上连接的从动轴的端部穿过所述调节槽配合插设在所述轴承中；

所述滑动安装块的靠近所述第二安装板的一端开设有供所述张紧丝杆的第二端伸入的容纳槽，所述驱动螺母设置在所述容纳槽的端口处；

所述滑槽的两侧内壁上均设置有弧形卡片，所述滑轨的两侧外壁上沿物料的运输方向开设有供所述弧形卡片卡入的卡槽；

所述弧形卡片的第一端和第二端均与所述滑槽的内壁固接，所述弧形卡片的第一端和第二端之间形成有远离所述滑槽的内壁的弧形凸起；

所述弧形凸起与所述弧形卡片的第一端的距离小于所述弧形凸起与所述弧形卡片的第二端的距离；

所述弧形凸起与所述弧形卡片的第一端之间形成第一倾斜部，所述弧形凸起与所述弧形卡片的第二端之间形成第二倾斜部，所述第一倾斜部的倾斜角度大于所述第二倾斜部。

2.根据权利要求1所述的锅炉送料装置，其特征在于，所述除铁机构包括安装支架、可转动设置在所述安装支架上的旋转翻拨机构、设置在所述安装支架上且处于所述旋转翻拨机构上方的吸附机构以及可转动设置在所述机架上且处于所述皮带下方的辅助滚筒；

所述吸附机构为电磁铁或永磁铁，所述安装支架横跨设置在所述皮带的上方，所述旋转翻拨机构可对所述皮带的物料进行翻拨，并通过所述吸附机构吸除物料中的铁杂质。

3.根据权利要求2所述的锅炉送料装置，其特征在于，所述辅助滚筒沿送料处于所述安装支架的后方，所述辅助滚筒的横截面为椭圆状或凸轮状。

4.根据权利要求3所述的锅炉送料装置，其特征在于，所述旋转翻拨机构包括可转动设置在所述安装支架上的转轴、用于驱动所述转轴转动的除铁电机、固定套设在所述转轴上的除铁滚筒、套设在所述除铁滚筒上的若干个间距可调的安装环以及固接在所述安装环上的翻拨杆；

所述除铁滚筒的外壁上设置有若干安装螺纹孔，所述安装环通过固定螺丝与所述安装螺纹孔连接；

所述翻拨杆包括均匀间隔设置在所述安装环外周的多个，所述翻拨杆迎向燃煤运输装置上的燃煤旋转以进行翻拨。

5.根据权利要求4所述的锅炉送料装置，其特征在于，所述安装支架包括两底座、分别可活动插设在所述两底座的插孔中的两立柱以及连接于所述两立柱之间的横梁；

所述吸附机构设置在所述横梁上，所述转轴的两端可转动连接在所述两立柱上；

所述立柱的底部和所述插孔的底部内壁之间连接有拉簧，所述立柱可在所述底座的插孔中上下滑动以自适应调节所述横梁的高度。

6.根据权利要求5所述的锅炉送料装置，其特征在于，所述立柱通过两组上下间隔布置且可转动设置在其外壁上的滚轮组与所述插孔的内壁接触处，所述滚轮组包括处于上方的第一滑轮组和处于下方的第二滑轮组，每个滚轮组均包括沿所述立柱的周向布置且可转动连接在所述立柱的外壁上的若干个滑轮；

所述插孔的内壁上连接有限位环，所述限位环处于第一滑轮组和第二滑轮组之间。

7.根据权利要求4所述的锅炉送料装置，其特征在于，所述翻拨杆整体呈弯勾状，其包括与所述安装环外周连接的弧形部、与所述弧形部末端连接的柱体部以及与所述柱体部连接的磁性内锥体。

8.根据权利要求7所述的锅炉送料装置，其特征在于，所述翻拨杆还包括可转动套设在所述磁性内锥体外部的外锥套以及螺旋环绕设置在所述外锥套的外壁上的加强筋；

所述柱体部的外壁上开设有环形安装槽，所述磁性内锥体的末端设置有顶柱；

所述外锥套的包括套设在所述柱体部外的柱状套以及与所述柱状套连接的套设在所述磁性内锥体外的锥状套，所述柱状套的内壁上连接有可转动设置在所述环形安装槽内的连接环，所述锥状套的顶部内壁上开设有供所述顶柱配合插入的顶槽，所述连接环和环形安装槽通过弧形面接触，所述顶柱和顶槽通过弧形面接触。
