专利号: 2022102849154
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 冶金;黑色或有色金属合金;合金或有色金属的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种钛锆基合金表面处理工艺,其特征在于:处理工艺包括以下步骤:

S1:将钛锆基合金送入喷丸机内,进行表面强化处理,在钛锆基合金的表面产生弹坑;

S2:将TiO2/MoS2复合润滑粉末与Ti粉投入球磨机内进行球磨处理,得到混合粉末;

S3:将钛锆基合金放置到喷丸强化装置的喷涂室(2)内,将制备好的混合粉末喷到钛锆基合金的表面,形成致密的耐磨涂层,得到表面处理好的钛锆基合金;

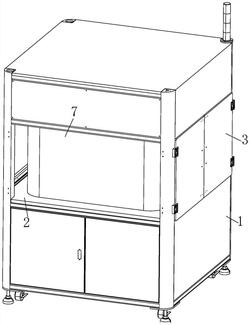

所述喷丸强化装置包括喷涂机(1)、喷涂室(2)和防护门(3);所述喷涂机(1)的中部开设有喷涂室(2),所述喷涂室(2)的四面均铰接有防护门(3),所述喷涂室(2)的底面四周均开设有安装槽(4),所述安装槽(4)的内部滑动安装有钛锆基合金板(5);

所述喷涂室(2)的底面外侧开设有收纳槽(6),所述收纳槽(6)的内部滑动安装有密封板(7),相邻所述密封板(7)之间滑动配合,所述密封板(7)靠近防护门(3)的一面开设有齿槽(8),所述收纳槽(6)的顶部开设有安装腔(9),所述安装腔(9)连通收纳槽(6),所述安装腔(9)的内部安装有电机(10),所述电机(10)的转轴固接有齿轮(11),所述齿轮(11)与齿槽(8)啮合;

所述喷涂机(1)的底部开设有设备仓(25),所述设备仓(25)的内部安装有抽风机(26),所述抽风机(26)的出气孔管道连通喷涂机(1)的外部,所述喷涂室(2)的中部底面开设有收集槽(27),所述收集槽(27)的中部固接安装柱(28),所述抽风机(26)的进气端连通安装柱(28)的内部,所述安装柱(28)的外圈开设多个气孔(29),所述安装柱(28)的顶端螺纹安装有盖板(30),所述盖板(30)的底面外圈固接有收集筐(31),所述收集筐(31)的底部为透气棉布,所述收集筐(31)的内圈与外圈均为金属环板,所述盖板(30)的底面外圈固接多个弧形弹片(32),所述弧形弹片(32)的底端与收集筐(31)的外圈内壁固接;所述收集筐(31)的外圈顶部固接多个绒毛(33),所述绒毛(33)与收集槽(27)的内壁滑动配合,所述收集筐(31)的外圈顶部固接有弹性凹环(34),所述弹性凹环(34)位于绒毛(33)的底部;所述气孔(29)的内部螺纹安装壳体(35),所述壳体(35)远离气孔(29)的一端滑动安装密封塞(36),所述密封塞(36)与壳体(35)靠近气孔(29)的一端之间安装有四号弹簧(37),所述密封塞(36)的外壁与壳体(35)的内壁之间固接多个弹性棉绳(38),所述弹性棉绳(38)的外壁设置有棉毛。

2.根据权利要求1所述的一种钛锆基合金表面处理工艺,其特征在于:所述收纳槽(6)靠近喷涂室(2)中部的一侧开设有滑槽(12),所述滑槽(12)的内部滑动安装滑板(13),所述滑板(13)的侧面与密封板(7)的底部固接,所述安装槽(4)的底部滑动安装推杆(14),所述推杆(14)滑动台贯穿滑槽(12)的顶壁,所述推杆(14)的底端固接有挡板(15),所述挡板(15)的底面与滑板(13)的顶面滑动配合,所述挡板(15)的顶面与滑槽(12)的顶面之间固接有多个一号弹簧(16)。

3.根据权利要求1所述的一种钛锆基合金表面处理工艺,其特征在于:所述安装槽(4)的顶面内圈固接有弹性橡胶片(17),所述弹性橡胶片(17)的顶面与钛锆基合金板(5)的底面滑动配合,所述弹性橡胶片(17)的底面与推杆(14)的顶端滑动配合。

4.根据权利要求1所述的一种钛锆基合金表面处理工艺,其特征在于:所述喷涂室(2)的顶面外圈开设有多对滑孔(18),每对所述滑孔(18)的顶端开设有半圆孔(19),所述滑孔(18)的内部滑动安装有推柱(20),两侧所述推柱(20)的顶端固接有软杆(21),所述软杆(21)与半圆孔(19)滑动配合,内圈所述滑孔(18)的两侧均开设槽口(22),内圈所述推柱(20)的顶部两侧均固接滑块(23),所述滑块(23)的侧壁与槽口(22)的内壁滑动配合,所述滑块(23)的底面与槽口(22)的底面之间固接有二号弹簧(24),外圈所述推柱(20)的底面与密封板(7)的顶面滑动配合,内圈所述推柱(20)的底面与钛锆基合金板(5)的顶面滑动配合。

5.根据权利要求4所述的一种钛锆基合金表面处理工艺,其特征在于:所述推柱(20)包括套柱(201)、滑柱(202)、镶块(203)和三号弹簧(204);所述软杆(21)的底端固接有套柱(201),所述套柱(201)的侧壁开设有多个限位槽(205),所述套柱(201)的内圈滑动安装有滑柱(202),所述滑柱(202)的顶部外圈固接有多个镶块(203),所述镶块(203)的侧壁与限位槽(205)的内壁滑动配合,所述套柱(201)的内部顶面与滑柱(202)的内部底面之间设置有三号弹簧(204)。
