专利号: 2022102674501
申请人: 沛县龙固镇中心卫生院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

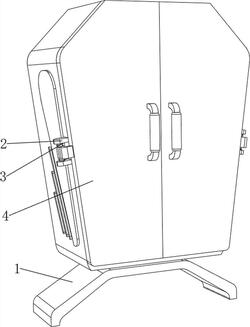

1.一种急诊科医疗器械烘干设备,其特征在于,包括有:外壳(1)和第一固定件(2),外壳(1)左右两侧偏前侧均设有第一固定件(2);

门(4),两个第一固定件(2)上均转动式设有门(4);

第一扭簧(3),门(4)上下两侧与相近的第一固定件(2)之间均连接有第一扭簧(3),第一扭簧(3)绕在第一固定件(2)上,第一扭簧(3)有四个;

烘干器(5),外壳(1)内上部设有用于烘干医疗器械的烘干器(5);

甩动机构(7),外壳(1)内底部设有用于带动医疗器械移动的甩动机构(7);

旋转机构(6),甩动机构(7)上设有用于带动医疗器械旋转的旋转机构(6)。

2.如权利要求1所述的一种急诊科医疗器械烘干设备,其特征在于,旋转机构(6)包括有:电机(61),甩动机构(7)内安装有电机(61);

第一转轴(62),电机(61)输出轴上连接有第一转轴(62);

第二固定件(63),第一转轴(62)上侧设有第二固定件(63);

挂钩(64),第二固定件(63)上均匀设有四个用于盛放医疗器械的挂钩(64);

直齿轮(65),第一转轴(62)下侧设有直齿轮(65)。

3.如权利要求2所述的一种急诊科医疗器械烘干设备,其特征在于,甩动机构(7)包括有:第一滑轨(71),外壳(1)内底部设有第一滑轨(71);

第一滑块(72),第一滑轨(71)内滑动式设有第一滑块(72),第一滑块(72)与电机(61)连接;

第一弹簧(73),第一滑块(72)与第一滑轨(71)之间连接有第一弹簧(73);

第一齿条杆(74),外壳(1)内后部下侧设有用于带动电机(61)移动的第一齿条杆(74),直齿轮(65)与第一齿条杆(74)啮合。

4.如权利要求3所述的一种急诊科医疗器械烘干设备,其特征在于,还包括有用于固定医疗器械的锁紧机构(8),锁紧机构(8)包括有:第三固定件(81),第二固定件(63)上均匀设有四个第三固定件(81);

第四固定件(83),第三固定件(81)上转动式设有第四固定件(83),第四固定件(83)有四个;

把手(84),第四固定件(83)上设有把手(84),把手(84)有四个;

第二扭簧(82),第四固定件(83)两侧与相近的第三固定件(81)之间均连接有第二扭簧(82),第二扭簧(82)有八个,第二扭簧(82)绕在第三固定件(81)上。

5.如权利要求4所述的一种急诊科医疗器械烘干设备,其特征在于,还包括有用于对医疗器械进行消毒的消毒机构(9),消毒机构(9)包括有:第二滑轨(94),外壳(1)内后部下侧设有第二滑轨(94);

第二滑块(93),第二滑轨(94)内滑动式设有第二滑块(93);

第一杆件(92),第二滑块(93)前侧设有第一杆件(92);

第一活动块(91),第一杆件(92)左侧设有第一活动块(91),第一转轴(62)与第一活动块(91)转动式连接;

手动水泵(95),外壳(1)内右部下侧设有手动水泵(95);

喷洒器(96),手动水泵(95)与外壳(1)之间设有喷洒器(96)。

6.如权利要求5所述的一种急诊科医疗器械烘干设备,其特征在于,还包括有用于晃动医疗器械的抖动机构(10),抖动机构(10)包括有:第六固定件(104),外壳(1)内下侧设有第六固定件(104);

敲动件(106),第六固定件(104)上均匀滑动式设有三个敲动件(106);

第二弹簧(105),敲动件(106)与第六固定件(104)之间连接有第二弹簧(105),第二弹簧(105)绕在敲动件(106)上,第二弹簧(105)有三个;

第二杆件(101),第一杆件(92)上侧设有第二杆件(101);

第五固定件(103),第二杆件(101)上侧设有第五固定件(103);

第二活动块(102),第五固定件(103)左侧设有第二活动块(102),第一转轴(62)与第二活动块(102)转动式连接。

7.如权利要求6所述的一种急诊科医疗器械烘干设备,其特征在于,还包括有用于加强烘干效果的加强机构(11),加强机构(11)包括有:第二齿条杆(111),第二活动块(102)上侧设有第二齿条杆(111);

第七固定件(113),外壳(1)内后部均匀设有三组第七固定件(113),每两个第七固定件(113)为一组,第七固定件(113)有六个;

齿轮轴(112),相邻的两个第七固定件(113)之间转动式设有齿轮轴(112),第二齿条杆(111)与齿轮轴(112)啮合;

第二转轴(116),外壳(1)内后部均匀转动式设有三个第二转轴(116);

扇叶(117),第二转轴(116)前侧设有扇叶(117),扇叶(117)有三个;

锥齿轮组(114),第二转轴(116)与相近的齿轮轴(112)之间连接有锥齿轮组(114),锥齿轮组(114)有三个;

第三扭簧(115),外壳(1)与锥齿轮组(114)之间连接有第三扭簧(115),第三扭簧(115)有三个,第三扭簧(115)绕在第二转轴(116)上。

8.如权利要求1所述的一种急诊科医疗器械烘干设备,其特征在于,两个门(4)上均设有手柄。
