专利号: 2022102257293
申请人: 郴州市景瀚园林绿化工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

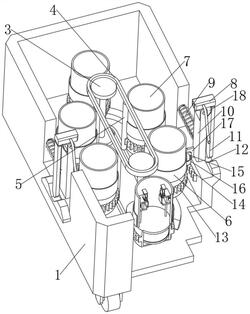

1.一种林业工程用树苗移栽存储设备,其特征在于:包括收集箱(1)和收集箱(1)上的挖抓(2),其特征在于:所述收集箱(1)上转动连接有旋转轮(3),所述旋转轮(3)的外表面套设有同步带(4),所述同步带(4)上安装有连接杆(5),所述连接杆(5)上安装有圆套(6),所述圆套(6)内转动连接有用于储存树苗的收集桶(7);

所述收集箱(1)上连接有伸缩杆(9),所述伸缩杆(9)上安装有连接板(10),所述连接板(10)滑动连接在收集箱(1)上,所述连接板(10)上安装有喷头(8),所述喷头(8)上还安装有支撑板(11),所述支撑板(11)用于抵触在凹凸块(12)上,所述喷头(8)用于喷洒树苗;

所述圆套(6)上还转动连接有翻转板(15),所述圆套(6)上还安装有第一弹片(16),所述第一弹片(16)与翻转板(15)相连接,所述连接板(10)上还安装有伸出板(17),所述翻转板(15)用于挤压伸出板(17)滑动;

所述收集桶(7)上还安装有齿轮(13),所述收集箱(1)的内壁还安装有第一齿条(14),所述齿轮(13)用于与第一齿条(14)相啮合,所述喷头(8)上还安装有第二弹片(18),所述第二弹片(18)与连接板(10)相连接,所述收集桶(7)的内部还安装有调节箱(35),所述调节箱(35)上滑动连接有第一橡胶板(27),所述第一橡胶板(27)用于夹持树苗。

2.根据权利要求1所述的林业工程用树苗移栽存储设备,其特征在于:所述调节箱(35)上还转动连接有方套(31),所述方套(31)上滑动连接有推柱(32),所述推柱(32)上安装有第二橡胶板(34),所述第二橡胶板(34)用于抵触在树苗上。

3.根据权利要求1或2所述的林业工程用树苗移栽存储设备,其特征在于:所述收集桶(7)的内部还安装有分隔板(20),所述分隔板(20)与收集桶(7)之间设置有储气腔(21),所述储气腔(21)的内部滑动连接有活塞板(19),所述分隔板(20)上安装有气管(24),所述气管(24)与调节箱(35)的内部相连通,所述活塞板(19)用于挤压空气至调节箱(35)的内部。

4.根据权利要求1‑3任一项所述的林业工程用树苗移栽存储设备,其特征在于:所述收集箱(1)的内部还安装有气管(24),所述活塞板(19)上还安装有推杆(22),所述推杆(22)用于抵触在气管(24)上,所述活塞板(19)上还安装有第一弹簧(23),所述第一弹簧(23)与推杆(22)相连接。

5.根据权利要求4所述的林业工程用树苗移栽存储设备,其特征在于:所述调节箱(35)的内部还滑动连接有推板(25),所述推板(25)上安装有方条(26),所述方条(26)与第一橡胶板(27)相连接,所述方条(26)上还安装有第二齿条(29),所述调节箱(35)上还转动连接有齿轮轴(30),所述齿轮轴(30)与方套(31)相连接,所述第二齿条(29)用于驱动齿轮(30)旋转。

6.根据权利要求5所述的林业工程用树苗移栽存储设备,其特征在于:所述方套(31)的内部还安装有第三弹簧(33),所述第三弹簧(33)与推柱(32)相连接,所述调节箱(35)的内部还安装有第二弹簧(28),所述第二弹簧(28)与推板(25)相连接。
