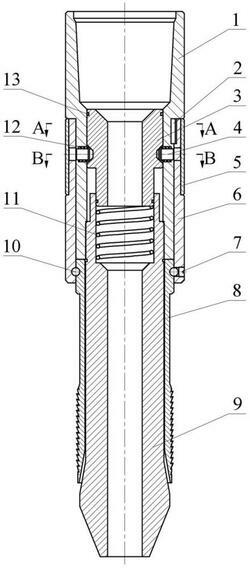

1.一种提高井完整性的钻井事故处理装置,其特征在于,包括接头(1)、压动活塞(3)、外壳(6)、卡瓦(8)和芯轴(9);所述接头(1)包括管柱连接扣(1a)、接头键槽(1b)、支撑台阶(1c)、接头销钉孔(1d)、下端扣(1e)和行程销钉安装孔(1f);所述压动活塞(3)包括密封圈槽(3a)、行程销钉槽(3b)、定位销槽(3c)和控制钩(3d);所述外壳(6)包括外壳键槽(6a)、外壳销钉孔(6b)、外壳台阶(6c)、外壳滚珠槽(6d)和滚珠安装孔(6e);所述卡瓦(8)包括卡瓦滚珠槽(8a)、卡瓦齿(8b)和轴向槽(8c);所述芯轴(9)包括控制槽(9a)、芯轴连接扣(9b)和斜锥面(9c);所述接头(1)的管柱连接扣(1a)与事故处理装置上端的管柱连接,接头(1)的下端扣(1e)与芯轴(9)的芯轴连接扣(9b)通过螺纹连接;所述接头销钉孔(1d)和定位销槽(3c)内设有定位销(4),定位销(4)的台阶与支撑台阶(1c)间设有销钉弹簧(12);所述接头键槽(1b)和外壳键槽(6a)内设有平键(2),用于限制接头(1)与外壳(6)间的相对转动,同时确保外壳销钉孔(6b)与接头销钉孔(1d)对齐;所述控制钩(3d)包括控制钩主杆(3m)、控制钩辅杆(3n)和控制头(3s),控制钩主杆(3m)和控制钩辅杆(3n)呈V字形,控制头(3s)设于控制钩辅杆(3n)的端部;所述控制钩主杆(3m)的一端固定在压动活塞(3)上,控制钩(3d)在工作时位于控制槽(9a)内;所述控制槽(9a)包括控制槽底面(9k)、控制槽侧面(9s)、限位凹槽(9m)、限位凸台(9r)和控制槽斜面(9n);当开启泥浆泵时,钻柱内的流体驱动压动活塞(3)向下移动,将定位销(4)挤出定位销槽(3c),定位销(4)压缩销钉弹簧(12)并进入外壳销钉孔(6b),此时复位弹簧(11)受压,控制头(3s)沿控制槽斜面(9n)越过限位凸台(9r)掉入限位凹槽(9m),控制头(3s)的端面被限位凸台(9r)台阶面约束从而限制压动活塞(3)向上移动,在此过程中由于定位销(4)对接头销钉孔(1d)和外壳销钉孔(6b)的限制使卡瓦(8)与芯轴(9)无法相对移动;当关闭泥浆泵后再次开启时,控制头(3s)沿着限位凹槽(9m)的斜面滑出限位凹槽(9m),控制钩辅杆(3n)向控制钩主杆(3m)靠拢即控制钩主杆(3m)和控制钩辅杆(3n)间的V字形开口变小,待泥浆平稳流动后压动活塞(3)将在复位弹簧(11)的驱动下向上移动,控制头(3s)则沿控制槽侧面(9s)向控制槽斜面(9n)滑动,当控制头(3s)滑过限位凸台(9r)时将在控制钩(3d)弹力作用下移至控制槽斜面(9n)旁的空间即控制钩主杆(3m)和控制钩辅杆(3n)间的V字形开口变大,在此过程中定位销(4)在销钉弹簧(12)作用下重新进入定位销槽(3c)。
2.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,所述外壳(6)与卡瓦(8)通过滚珠(10)连接,滚珠(10)通过滚珠安装孔(6e)塞入外壳滚珠槽(6d)和卡瓦滚珠槽(8a),堵丝(7)通过螺纹安装于滚珠安装孔(6e)内用于防止滚珠(10)脱落;所述外壳台阶(6c)上设有滑套(5),避免泥砂进入外壳销钉孔(6b)。
3.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,所述卡瓦(8)的下端设有轴向槽(8c),从而将卡瓦(8)下端切割为多瓣卡瓦齿(8b);所述卡瓦(8)下端内壁呈喇叭状,与芯轴(9)的斜锥面(9c)配合。
4.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,所述压动活塞(3)与芯轴(9)间设有复位弹簧(11)。
5.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,所述接头(1)内壁与压动活塞(3)外壁间的密封圈槽(3a)内设有密封圈(13)。
6.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,所述行程销钉(14)的一端安装于行程销钉安装孔(1f)内,另一端插入行程销钉槽(3b)内,行程销钉槽(3b)呈长条形。
7.根据权利要求1所述的一种提高井完整性的钻井事故处理装置,其特征在于,当油气井筒内出现落鱼事故时,下入所述的事故处理装置,芯轴(9)首先进入落鱼内,卡瓦齿(8b)在芯轴(9)导向作用下与落鱼内壁接触,卡瓦(8)下端设置的轴向槽(8c)使卡瓦齿(8b)具有弹性并咬紧落鱼内壁,此时上提管柱,接头(1)及芯轴(9)随管柱向上运动,卡瓦(8)被落鱼约束并相对芯轴(9)向下移动,斜锥面(9c)作用于卡瓦(8)下端的喇叭状内壁,使卡瓦齿(8b)外径变大并增大与落鱼间的咬紧力,将落鱼随管柱上提并从井中取出;当本事故处理装置在咬紧落鱼,但落鱼被卡太紧而无法上提时则下放管柱,接头(1)及芯轴(9)随管柱向下微幅移动,外壳(6)和卡瓦(8)相对于芯轴(9)向上移动,卡瓦齿(8b)收缩并与落鱼脱离,开启泥浆泵,泥浆憋压将压动活塞(3)下压,定位销(4)压缩销钉弹簧(12)并进入外壳销钉孔(6b),使接头(1)和外壳(6)无法相对移动,此时控制头(3s)沿控制槽斜面(9n)越过限位凸台(9r)掉入限位凹槽(9m),控制头(3s)的端面被限位凸台(9r)台阶面约束从而限制压动活塞(3)向上移动,此过程中行程销钉(14)可限制压动活塞(3)的行程,在这一状态上提管柱则可防止落鱼将所述事故处理装置卡住。
