专利号: 2022102181773
申请人: 金军军
专利类型:发明专利
专利状态:授权未缴费
专利领域: 救生;消防
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

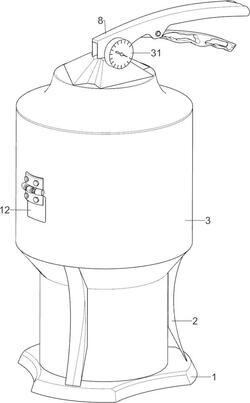

1.一种应急用干粉灭火器,其特征在于,包括:支撑板(1)和第一支撑架(2),支撑板(1)上部均匀设有三个第一支撑架(2);

框架(3),三个第一支撑架(2)与支撑板(1)之间设有框架(3);

气压表(31),框架(3)上设有气压表(31);

第一固定板(4),框架(3)内下侧连接有第一固定板(4);

出料桶(41),第一固定板(4)上设有出料桶(41);

第二支撑架(5),框架(3)内上下两侧均设有第二支撑架(5);

抽料器(6),两个第二支撑架(5)之间连接有抽料器(6);

开关(61),抽料器(6)上滑动式设有开关(61);

第一弹簧(62),开关(61)与抽料器(6)之间连接有第一弹簧(62),第一弹簧(62)绕在开关(61)上;

第一出料管(7),抽料器(6)上设有第一出料管(7);

按压机构(8),框架(3)上侧设有按压机构(8);

下压机构(9),框架(3)内上侧设有下压机构(9);

滑动机构(10),下压机构(9)下侧设有滑动机构(10);

液体机构(11);框架(3)与下压机构(9)之间设有液体机构(11),液体机构(11)与第一出料管(7)连接;

按压机构(8)包括:

手扶器(81),框架(3)上侧设有手扶器(81);

第一固定轴(83),手扶器(81)下侧设有第一固定轴(83);

按压杆(82),第一固定轴(83)上转动式设有按压杆(82);

第二弹簧(84),按压杆(82)两侧与手扶器(81)之间均连接有第二弹簧(84),第二弹簧(84)绕在第一固定轴(83)上;

下压机构(9)包括:

第二固定板(91),框架(3)内上侧设有第二固定板(91);

第一限位器(92),第二固定板(91)上滑动式设有第一限位器(92),第一限位器(92)与按压杆(82)配合;

第三弹簧(93),第一限位器(92)与第二固定板(91)之间连接有第三弹簧(93),第三弹簧(93)绕在第一限位器(92)上;

滑动机构(10)包括:

支撑滑动杆(101),第二固定板(91)下部两侧均设有支撑滑动杆(101);

第二固定轴(102),支撑滑动杆(101)上设有第二固定轴(102);

第二限位器(104),第二固定轴(102)与同侧的支撑滑动杆(101)之间滑动式设有第二限位器(104);

第四弹簧(103),第二限位器(104)与同侧的支撑滑动杆(101)之间连接有第四弹簧(103),第四弹簧(103)绕在第二固定轴(102)上;

开合架(105),第二限位器(104)下部设有开合架(105);

齿条架(106),开合架(105)外侧设有齿条架(106);

推动杆(107),开合架(105)上设有推动杆(107);

液体机构(11)包括:

存液箱(111),第二固定板(91)底部设有存液箱(111);

固定架(112),存液箱(111)下侧设有固定架(112);

输液管(113),存液箱(111)下侧与固定架(112)之间设有输液管(113),输液管(113)与第一出料管(7)连接;

第三固定板(114),框架(3)内上侧设有第三固定板(114);

第一开合板(115),第三固定板(114)上滑动式设有第一开合板(115),第一开合板(115)与输液管(113)滑动式连接;

第五弹簧(116),第一开合板(115)两侧与第三固定板(114)之间均连接有第五弹簧(116),第五弹簧(116)绕在第一开合板(115)上;

固定环(117),第一开合板(115)下部设有固定环(117);

绕线轮(118),第三固定板(114)下部转动式设有绕线轮(118);

拉绳(119),固定环(117)上连接有拉绳(119),拉绳(119)与绕线轮(118)滑动式连接。

2.根据权利要求1所述的一种应急用干粉灭火器,其特征在于,还包括有堵口机构(12),堵口机构(12)包括:第四固定板(121),框架(3)上设有第四固定板(121);

支撑轴(122),第四固定板(121)下侧设有支撑轴(122);

第二开合器(124),支撑轴(122)上转动式设有第二开合器(124),第二开合器(124)与拉绳(119)连接,第二开合器(124)与推动杆(107)配合;

扭力弹簧(123),第二开合器(124)两侧与第四固定板(121)之间均连接有扭力弹簧(123),扭力弹簧(123)绕在支撑轴(122)上。

3.根据权利要求2所述的一种应急用干粉灭火器,其特征在于,还包括有防凝搅拌机构(13),防凝搅拌机构(13)包括:搅拌器(131),第一固定板(4)两侧均转动式设有搅拌器(131);

齿轮(132),搅拌器(131)上侧设有齿轮(132),齿轮(132)与同侧的齿条架(106)啮合;

第六弹簧(133),齿轮(132)与第一固定板(4)之间连接有第六弹簧(133),第六弹簧(133)绕在搅拌器(131)上。

4.根据权利要求3所述的一种应急用干粉灭火器,其特征在于,第一固定板(4)中部开有圆孔。
