1.一种分级结构硼氢化钠产氢催化剂，其特征在于所述产氢催化剂的化学式为(CoxNi1‑x)(OH)2@CoyNi1‑yP@Ni，所述x为摩尔比0.02～0.98，y为摩尔比0.02～0.98，所述x＝y。

2.如权利要求1所述的一种分级结构硼氢化钠产氢催化剂，其特征在于所述CoyNi1‑yP为球形颗粒状，分布于Ni的表面，所述(CoxNi1‑x)(OH)2为网状，均匀分布于CoyNi1‑yP的表面。

3.如权利要求1或2所述的一种分级结构硼氢化钠产氢催化剂的制备方法，其特征在于包括以下步骤：(1)称取氯化镍、氯化钴、硫酸钠溶于去离子水中获得混合液，再加入乙二胺，搅拌，再加入次亚磷酸钠搅拌均匀，获得电解液；

其中，次亚磷酸钠的浓度为0.01～0.5mol/L，次亚磷酸钠的浓度低于混合液中氯化镍与氯化钴的浓度之和；

(2)在上述步骤(1)获得的电解液中设置三电极系统，采用循环伏安法在恒温条件下对工作电极进行扫描，电沉积获得具有分级结构的(CoxNi1‑x)(OH)2@CoyNi1‑yP@Ni催化剂；

其中，以泡沫镍作为工作电极。

4.如权利要求3所述的制备方法，其特征在于所述步骤(1)中氯化镍、氯化钴、硫酸钠的物质的量与去离子水体积之比为0.01～0.5:0.01～0.5:0.01～0.5:1，次亚磷酸钠的浓度为0.05～0.2mol/L，所述乙二胺的加入量与混合液的体积之比为1～20:100。

5.如权利要求4所述的制备方法，其特征在于所述氯化镍、氯化钴、硫酸钠的物质的量与去离子水体积之比为0.03～0.2:0.03～0.2:0.05～0.2:1。

6.如权利要求3所述的制备方法，其特征在于所述氯化镍与氯化钴的摩尔比为0.02～

0.98:0.02～0.98。

7.如权利要求6所述的制备方法，其特征在于所述氯化镍与氯化钴的摩尔比为0.2～

0.8:0.2～0.8。

8.如权利要求3所述的制备方法，其特征在于所述步骤(2)中三电极系统包括：以泡沫镍作为工作电极，Hg/HgO电极作为参比电极，铂网作为对电极，组装获得三电极系统。

9.如权利要求3所述的制备方法，其特征在于所述步骤(2)中恒温条件的温度为15～80℃，循环伏安法的进行周数为5～100周，扫描的速率为1～50mV/s。

10.如权利要求9所述的制备方法，其特征在于所述恒温条件的温度为25～50℃，循环伏安法的进行周数为10～50周，扫描的速率为10～40mV/s。

11.如权利要求3所述的制备方法，其特征在于所述步骤(2)中电沉积的电位为0.3～‑

1.8Vvs.Hg/HgO。

12.如权利要求11所述的制备方法，其特征在于所述电沉积的电位为‑0.1～‑

1.4Vvs.Hg/HgO。

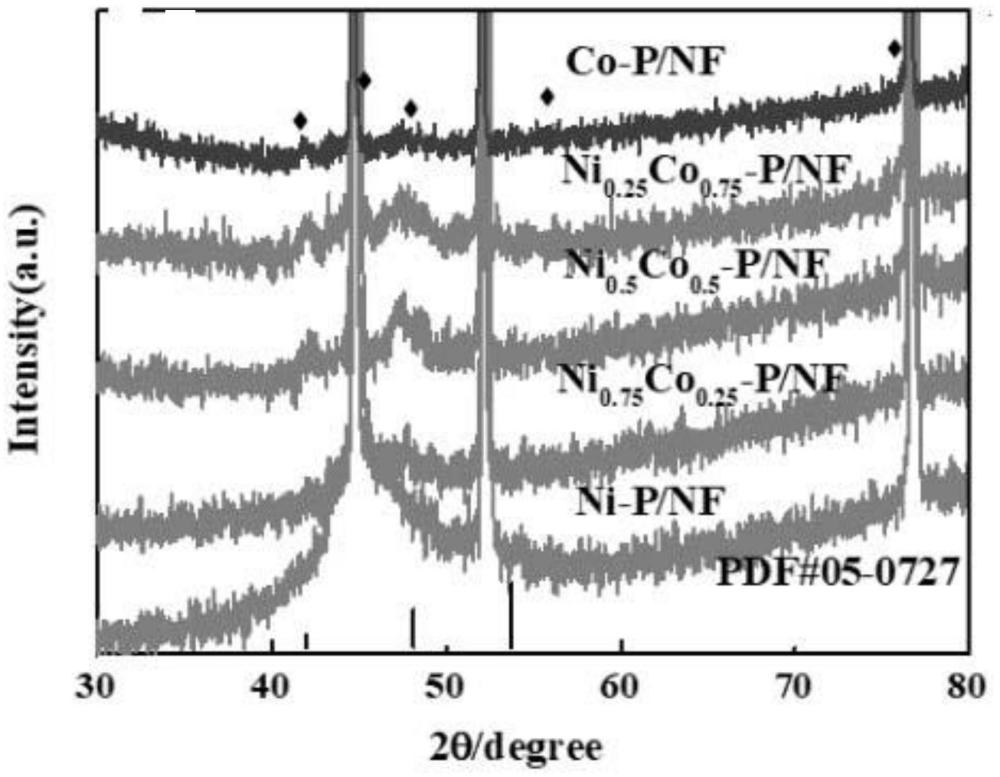

13.如权利要求1或2所述的分级结构硼氢化钠产氢催化剂在促进硼氢化钠水解产氢中的应用。

14.如权利要求1或2所述的分级结构硼氢化钠产氢催化剂在作为非贵金属催化剂材料中的应用。
