专利号: 2022101553158
申请人: 魏运超
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

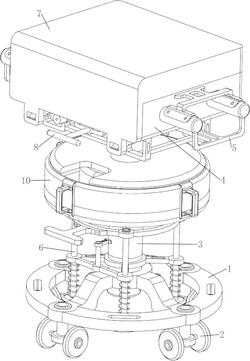

1.一种医疗临床用医疗托盘固定装置,包括有第一连接架(1)、轮子(2)、气缸(3)和放置框(4),第一连接架(1)下部间隔转动式设有四个用于移动的轮子(2),第一连接架(1)顶部中间设有用于调节托盘高度的气缸(3),气缸(3)的伸缩杆上设有用于放置托盘的放置框(4),其特征是,还包括有固定机构(5)和稳定机构(6),放置框(4)上设有用于夹住托盘的固定机构(5),气缸(3)下侧设有用于防止该医疗临床用医疗托盘固定装置发生移动的稳定机构(6);

固定机构(5)包括有第一固定架(51)、第一外壳(52)、固定板(53)、第一弹簧(54)、第二连接架(55)、连接棉(56)、第一固定块(57)、第二弹簧(58)和限位杆(59),放置框(4)左右两侧的中部上侧均设有第一固定架(51),第一固定架(51)底部前后两侧均设有第一外壳(52),放置框(4)左右两侧均滑动式设有固定板(53),固定板(53)外侧均设有第二连接架(55),第二连接架(55)内侧上部的前后两侧与放置框(4)之间均设有第一弹簧(54),第一弹簧(54)均位于同侧第一外壳(52)的内部,固定板(53)内侧均设有连接棉(56),放置框(4)底部左右两侧的中部均设有两个第一固定块(57),放置框(4)底部左右两侧的中部均滑动式设有限位杆(59),限位杆(59)外侧下部均与同侧的第二连接架(55)接触,限位杆(59)上侧均穿过放置框(4)底部,限位杆(59)外侧上部均与同侧的连接棉(56)接触,限位杆(59)下部内侧的前后两侧与同侧的第一固定块(57)之间均设有第二弹簧(58);

稳定机构(6)包括有第二固定架(61)、稳定杆(62)、第三弹簧(63)、第三连接架(64)、第一把手(65)、第一连接杆(66)和限位块(67),气缸(3)下侧设有第二固定架(61),第二固定架(61)外侧均匀间隔滑动式设有四个稳定杆(62),稳定杆(62)下侧与第二固定架(61)之间均设有第三弹簧(63),稳定杆(62)上侧之间设有第三连接架(64),第三连接架(64)前侧中部设有第一把手(65),第二固定架(61)顶部前侧中部设有第一连接杆(66),第一连接杆(66)上侧转动式设有限位块(67)。

2.根据权利要求1所述的一种医疗临床用医疗托盘固定装置,其特征是,还包括有用于将托盘和物品遮住的防护机构(7),防护机构(7)包括有第二固定块(71)、转杆(72)、扭簧(73)、第三固定架(74)和防护壳(75),放置框(4)后侧上部的左右两侧均设有第二固定块(71),第二固定块(71)内侧之间转动式设有转杆(72),转杆(72)中部设有第三固定架(74),第三固定架(74)左右两侧的下部与同侧的第二固定块(71)之间均设有扭簧(73),扭簧(73)均绕在转杆(72)上,第三固定架(74)前侧设有防护壳(75),防护壳(75)挡住放置框(4)的顶部。

3.根据权利要求2所述的一种医疗临床用医疗托盘固定装置,其特征是,还包括有用于将防护壳(75)卡住的限位机构(8),限位机构(8)包括有第四固定架(81)、第二外壳(82)、第二连接杆(83)、第四弹簧(84)、第四连接架(85)、楔形块(86)和推杆(87),放置框(4)底部设有第四固定架(81),第四固定架(81)中部左右两侧均设有第二外壳(82),第二外壳(82)内部均设有第二连接杆(83),第二连接杆(83)前侧之间滑动式设有第四连接架(85),第四连接架(85)后侧下部的左右两侧与同侧的第二外壳(82)之间均设有第四弹簧(84),第四弹簧(84)均绕在同侧的第二连接杆(83)上,第四连接架(85)左右两侧的上部均设有楔形块(86),楔形块(86)均与防护壳(75)接触,第四连接架(85)前侧中部设有推杆(87)。

4.根据权利要求3所述的一种医疗临床用医疗托盘固定装置,其特征是,还包括有用于对托盘和物品进行杀菌的杀菌机构(9),杀菌机构(9)包括有第一固定杆(91)、紫外线灯(92)、第二固定杆(93)、按钮(94)和第三固定块(95),防护壳(75)内侧上部的左右两侧均设有第一固定杆(91),第一固定杆(91)内侧之间均匀间隔设有三个紫外线灯(92),第一固定杆(91)后侧之间设有第二固定杆(93),第二固定杆(93)前侧中部设有按钮(94),按钮(94)与紫外线灯(92)通过电性连接,放置框(4)内侧后部的上侧中部设有第三固定块(95),按钮(94)与第三固定块(95)接触。

5.根据权利要求4所述的一种医疗临床用医疗托盘固定装置,其特征是,还包括有用于存放物品的放置机构(10),放置机构(10)包括有轴承座(101)、存储壳(102)、第二把手(103)和防护块(104),气缸(3)上侧设有轴承座(101),轴承座(101)外侧设有存储壳(102),存储壳(102)外侧均匀间隔设有四个第二把手(103),气缸(3)上侧设有防护块(104),防护块(104)与存储壳(102)接触。

6.根据权利要求2所述的一种医疗临床用医疗托盘固定装置,其特征是,防护壳(75)前侧下部的左右两侧均开有方形孔。

7.根据权利要求5所述的一种医疗临床用医疗托盘固定装置,其特征是,防护块(104)前侧开有凹槽。
