专利号: 2022101445257
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

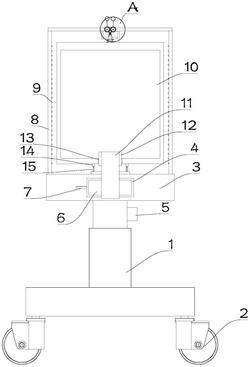

1.一种可循环展示广告的户外广告柜,其特征在于,所述可循环展示广告的户外广告柜,包括:用于支撑的底座;

设置在在底座上的支撑座;

转动设置在支撑座上的宣传筒,所述宣传筒弹性设置在支撑座上;

设置在支撑座内部的驱动腔,所述驱动腔内部通过流动的气体驱动宣传筒转动;

设置在宣传筒与支撑座之间的振动机构,振动机构用于宣传筒在转动过程中驱动宣传筒上下跳动;

设置在支撑座上用于对宣传筒进行辅助支撑的支撑框架,所述支撑框架上阵列设置有多个喷气口,所述喷气口的出口相对于宣传筒表面设置;

及设置在支撑框架上摆动设置的提示板,所述宣传筒上下跳动驱动提示板摆动设置;

所述提示板上设置有提示灯。

2.根据权利要求1所述的一种可循环展示广告的户外广告柜,其特征在于,所述支撑座上转动设置有支撑转轴,所述支撑转轴上端连接在宣传筒上;所述支撑转轴下端穿过驱动腔设置,所述支撑转轴表面阵列设置有多个叶片,所述叶片设置在驱动腔内部,且所述叶片远离支撑转轴一端抵触在驱动腔内壁上。

3.根据权利要求2所述的一种可循环展示广告的户外广告柜,其特征在于,所述底座上还设置有输气泵,所述输气泵的输出端与驱动腔上的输入管道连通。

4.根据权利要求3所述的一种可循环展示广告的户外广告柜,其特征在于,所述驱动腔上还设置有出气口,所述出气口与喷气口上的输入端连通。

5.根据权利要求1所述的一种可循环展示广告的户外广告柜,其特征在于,所述振动机构包括滑键、凸起和驱动杆,所述滑键对称设置在支撑转轴两侧,且所述滑键上下滑动设置在宣传筒上的滑槽中,所述凸起对称设置在宣传筒底部,所述支撑座上对称设置有驱动杆,所述驱动杆设置在凸起的转动轨迹上。

6.根据权利要求1‑5任一所述的一种可循环展示广告的户外广告柜,其特征在于,所述宣传筒上端设置有支撑滑杆,所述支撑滑杆穿过支撑框架上的通孔设置,所述宣传筒通过第一弹性件弹性连接在支撑框架上。

7.根据权利要求6所述的一种可循环展示广告的户外广告柜,其特征在于,所述提示板和宣传筒之间还设置有摆动机构。

8.根据权利要求7所述的一种可循环展示广告的户外广告柜,其特征在于,所述摆动机构包括弹性设置在支撑框架上的驱动条,所述驱动条两侧分别啮合有驱动齿轮,所述提示板为两个,且两个所述提示板分别固定安装在驱动齿轮;所述驱动条下端抵触在支撑滑杆上。

9.根据权利要求8所述的一种可循环展示广告的户外广告柜,其特征在于,所述驱动条通过第二弹性件弹性安装在支撑框架上,所述第二弹性件两端分别固定安装在支撑框架和驱动条上。

10.根据权利要求1所述的一种可循环展示广告的户外广告柜,其特征在于,所述宣传筒表面广告为广告纸,其可以拆卸的安装在宣传筒上。
