专利号: 2022101436474
申请人: 邓道香
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

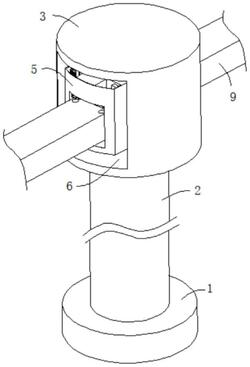

1.一种房屋建筑立柱结构,包括底座(1),其特征在于,所述底座(1)上设置有立柱主体(2),所述立柱主体(2)的顶部设置有连接座(3),所述连接座(3)上开设有安装槽(4),所述安装槽(4)内设置有安装座(5),所述连接座(3)上设置有用于调节安装座(5)位置的微调机构,所述安装座(5)内开设有活动槽(6),所述活动槽(6)内活动设置有插座(7),所述插座(7)内活动连接有插块(8),所述插块(8)外壁固定连接有横梁(9),所述安装座(5)内设置有用于固定横梁(9)的安装机构;所述活动槽(6)内壁固定连接有导向杆(10),所述导向杆(10)上滑动连接有移动板(11),所述移动板(11)与插座(7)固定相连;

所述微调机构包括微调组件和限位组件,所述微调组件包括两个第一弹性伸缩杆(12)和两个第二弹性伸缩杆(13),两个所述第一弹性伸缩杆(12)设置在安装槽(4)的上下两侧,两个所述第二弹性伸缩杆(13)设置在安装槽(4)的左右两侧,所述第一弹性伸缩杆(12)远离安装槽(4)内壁的一端设置有第一滑块(121),所述安装座(5)上开设有与第一滑块(121)相配合的第一滑槽(501),所述第二弹性伸缩杆(13)远离安装槽(4)内壁的一端设置有第二滑块(131),所述安装座(5)上开设有与第二滑块(131)相配合的第二滑槽(502);所述限位组件包括开设在安装座(5)内的空腔(15),所述空腔(15)内壁滑动连接有活塞板(151),所述活塞板(151)与空腔(15)内壁之间设置有第一弹性元件(152),所述活塞板(151)远离第一弹性元件(152)的一端设置有均匀分布的插杆(153),所述第一滑槽(501)和第二滑槽(502)内壁均开设有与插杆(153)相配合的凹孔(16),所述第一滑块(121)和第二滑块(131)上开设有与插杆(153)相配合的插孔(161);所述限位组件还包括固设在活动槽(6)内的气囊(14),所述气囊(14)与移动板(11)活动相抵,所述气囊(14)上连接有导气管(141),所述导气管(141)远离气囊(14)的一端与空腔(15)相互连通;

所述安装机构包括驱动组件和安装组件,所述驱动组件包括滑动连接在安装座(5)内的齿条板(17),所述齿条板(17)上连接有第三滑块(171),所述安装座(5)内开设有与第三滑块(171)相配合的第三滑槽(172),所述第三滑槽(172)与第三滑块(171)之间设置有第二弹性元件(173);所述驱动组件还包括与移动板(11)固连的连接板(18),所述连接板(18)远离移动板(11)的一端连接有挡板(181),所述挡板(181)滑动连接在安装座(5)内,且所述挡板(181)与齿条板(17)活动相抵;所述安装组件包括转动设置在安装座(5)内的转动轴(19),所述转动轴(19)上固设有与齿条板(17)相互啮合的动齿轮(191),所述转动轴(19)上还固设有第一锥齿轮(192),所述安装槽(4)内壁固定连接有支撑座(20),所述支撑座(20)上转动设置有转动管(21),所述转动管(21)上连接有与第一锥齿轮(192)相互啮合的第二锥齿轮(211),所述安装槽(4)内壁固定连接有安装板(22),所述安装板(22)内螺纹连接有螺杆(23),且所述螺杆(23)滑动设置在转动管(21)内,所述横梁(9)上开设有与螺杆(23)相配合的螺纹孔(901);所述转动管(21)内壁设置有导向条(212),所述螺杆(23)上开设有与导向条(212)相配合的导向槽(231)。

2.根据权利要求1所述的一种房屋建筑立柱结构,其特征在于,所述插块(8)远离横梁(9)的一端设置有圆角。
