专利号: 202210142378X
申请人: 深圳市恒大兴业环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

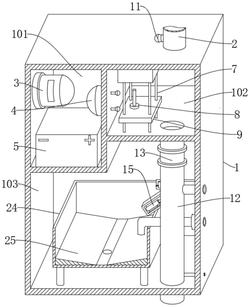

1.一种市政排水雨污分流处理装置,其特征在于,包括:处理箱(1),所述处理箱(1)通过连接管(2)与外界下水道口连接,其中,所述处理箱(1)内设有控制腔(101)、检测腔(102)、处理腔(103);

控制器(3)、水质检测仪(4),均安装在所述控制腔(101)内,其中,所述水质检测仪(4)的检测端延伸至检测腔(102)内;

水位调节机构,设置在所述检测腔(102)内;

排水管(12),进水口与所述检测腔(102)的出水口连接,出水口与外界雨水管网连接;

滤渣箱(14),设置在所述处理箱(1)靠近排水管(12)的一侧,其中,所述滤渣箱(14)的进水口与排水管(12)的排污口连接;

导流组件,设置在所述排水管(12)的排污口处;

第一滤板(35),倾斜设置在所述滤渣箱(14)靠近进水口的一侧;

拨轮(18),通过转动轴(17)转动连接在所述滤渣箱(14)内,且位于所述第一滤板(35)的上方;

电机(21),安装在所述滤渣箱(14)的一侧,且输出端与所述转动轴(17)的一端固定连接;

曲柄(19),套接在所述转动轴(17)上;

气囊(20),安装在所述滤渣箱(14)靠近曲柄(19)的侧壁上;

喷气头(23),安装在所述排水管(12)远离排污口的一侧,且与所述气囊(20)的出气口通过气管(22)连接。

2.根据权利要求1所述的一种市政排水雨污分流处理装置,其特征在于,所述水位调节机构包括控制开关(6)、导向杆(7)、触杆(8)、第一电磁阀门(13),所述控制开关(6)安装在检测腔(102)的顶部,所述导向杆(7)对称设置在控制开关(6)的两侧,所述触杆(8)通过漂浮块(9)滑动连接在导向杆(7)上,且位于所述控制开关(6)的正下方,所述第一电磁阀门(13)安装在检测腔(102)的出水口处。

3.根据权利要求2所述的一种市政排水雨污分流处理装置,其特征在于,所述连接管(2)内安装有水流检测仪(11),所述检测腔(102)靠近控制开关(6)的一侧固定连接有测距仪(10)。

4.根据权利要求3所述的一种市政排水雨污分流处理装置,其特征在于,所述控制开关(6)、测距仪(10)上套接有防护罩,所述防护罩固定连接在检测腔(102)内,所述防护罩靠近控制开关(6)、测距仪(10)的正下方均设有贯穿口。

5.根据权利要求1所述的一种市政排水雨污分流处理装置,其特征在于,所述导流组件包括转动板(16)、电动气缸(15),所述转动板(16)通过转轴转动连接在排水管(12)的排污口处,所述电动气缸(15)铰接在所述排水管(12)上,用于带动所述转动板(16)实现翻转,所述电动气缸(15)的伸缩端延伸至排水管(12)内,且与所述转动板(16)相抵。

6.根据权利要求1所述的一种市政排水雨污分流处理装置,其特征在于,所述处理腔(103)内安装有沉淀池(24),所述滤渣箱(14)靠近第一滤板(35)的一侧下端固定连接有漏斗(36),所述漏斗(36)的出水口延伸至沉淀池(24)内,所述沉淀池(24)的出水口连接有三通管,所述三通管的两个出水口分别连接有第一水管(30)、第二水管(34),所述第一水管(30)、第二水管(34)上分别设有第二电磁阀门(32)、第三电磁阀门(33),所述第一水管(30)上安装有泥沙检测器(37),所述第一水管(30)远离三通管的一端延伸至滤渣箱(14)内,所述滤渣箱(14)的下端安装有第二滤板(27),所述滤渣箱(14)的排水口与第二水管(34)之间通过第三水管(31)连接,所述第二水管(34)的出水口与外界污水管网连接。

7.根据权利要求6所述的一种市政排水雨污分流处理装置,其特征在于,所述滤渣箱(14)靠近漏斗(36)的下端设有第三滤板(26),所述第二滤板(27)、第三滤板(26)均倾斜向远离处理箱(1)的一端设置,所述滤渣箱(14)靠近第二滤板(27)、第三滤板(26)较低的一端均设有排污塞(29)。

8.根据权利要求7所述的一种市政排水雨污分流处理装置,其特征在于,所述沉淀池(24)靠近排水口的两侧设有第一引流板(25),所述滤渣箱(14)靠近排水口的一侧设有第二引流板(28)。

9.根据权利要求1所述的一种市政排水雨污分流处理装置,其特征在于,所述控制腔(101)内安装有蓄电池(5),所述控制器(3)、水质检测仪(4)、控制开关(6)、测距仪(10)、水流检测仪(11)、第一电磁阀门(13)、电动气缸(15)、电机(21)、第二电磁阀门(32)、第三电磁阀门(33)、泥沙检测器(37)均与蓄电池(5)电性连接。
