专利号: 2022100812761
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种旋风分离组件,其特征在于,包括:

壳体,所述壳体内部设置有螺旋通道,壳体为圆柱形壳体;

进风口,设置在所述壳体的底部和/或侧壁上;

第一开口,设置在所述壳体的侧壁上;

第二开口,设置在所述壳体的顶部;

分离板,设置在所述螺旋通道内,所述分离板与所述第一开口相对设置,所述分离板用于将螺旋通道内的含尘气流分为两股;

所述分离板沿所述螺旋通道的螺旋方向设置;

所述分离板的两侧分别与所述螺旋通道内壁连接,在所述分离板所处区域,所述分离板与所述螺旋通道内壁限定出两个单独的通道。

2.根据权利要求1所述的旋风分离组件,其特征在于,所述壳体的内部设置有柱体,所述柱体的表面与所述壳体的内壁之间设置有螺旋叶片,所述壳体、柱体和螺旋叶片共同限定出所述螺旋通道。

3.根据权利要求1所述的旋风分离组件,其特征在于,所述第一开口为倾斜设置,所述第一开口的倾斜方向与所述螺旋通道的旋向相同。

4.根据权利要求3所述的旋风分离组件,其特征在于,所述分离板在所述第一开口所处弧面上的投影,能够完全覆盖所述第一开口。

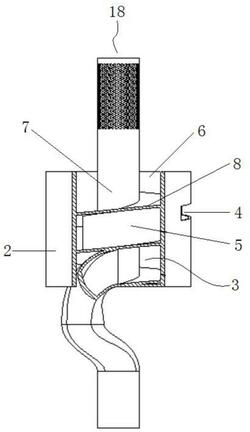

5.一种分离器,其特征在于,包括上述权利要求1‑4任一项所述的旋风分离组件,该分离器还包括外筒,所述外筒罩设于所述旋风分离组件的外部,所述外筒的内壁与所述壳体的外壁之间设置有隔离板,所述隔离板、壳体和外筒限定出相互独立的第一容纳腔和第二容纳腔,所述第一开口与第一容纳腔连通,所述第二开口与第二容纳腔连通,所述外筒的底部具有入风口,所述外筒的顶部具有排风口,所述入风口与所述进风口通过进风管连通,所述排风口与第二容纳腔连通。

6.根据权利要求5所述的分离器,其特征在于,所述排风口处设置有排风管,所述排风管远离所述排风口的一端向所述旋风分离组件延伸,且与所述旋风分离组件连接,所述排风管的外壁上具有多个通孔。

7.根据权利要求6所述的分离器,其特征在于,所述排风管上通孔的设置高度高于所述第二开口的高度。

8.根据权利要求5所述的分离器,其特征在于,所述外筒的底部为可开合结构。
