专利号: 202210058702X
申请人: 南京智慧阳光科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

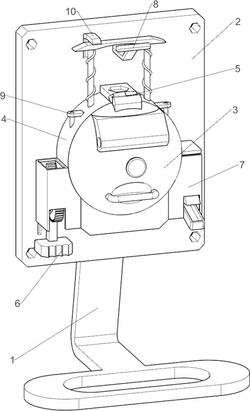

1.一种烧伤科用患者自取医用棉设备,其特征在于,包括:支架(1),支架(1)顶部设置有放置板(2);

储存框(4),所述放置板(2)一侧的侧壁中心位置设置有所述储存框(4);

储存机构(5),所述储存框(4)上设置有所述储存机构(5);

外盖(3),所述储存机构(5)上设置有所述外盖(3);

取出机构(6),所述放置板(2)与储存机构(5)上设置有所述取出机构(6)。

2.如权利要求1所述的一种烧伤科用患者自取医用棉设备,其特征在于,储存机构(5)包括:

合页(51),所述储存框(4)顶部转动式设置有所述合页(51),外盖(3)与合页(51)连接;

第一压杆(52),所述外盖(3)中心位置滑动式设置有所述第一压杆(52);

把手(53),所述外盖(3)下部侧壁上设置有所述把手(53);

保护框(54),所述储存框(4)底部设置有所述保护框(54),保护框(54)与放置板(2)下部的侧壁连接;

第一弹簧(55),所述第一压杆(52)一端与外盖(3)侧壁之间连接有第一弹簧(55);

顶盖(56),所述第一压杆(52)另一端设置有所述顶盖(56),顶盖(56)位于储存框(4)内。

3.如权利要求2所述的一种烧伤科用患者自取医用棉设备,其特征在于,取出机构(6)包括:

第一导向杆(67),所述放置板(2)一侧的侧壁上设置有所述第一导向杆(67);

直齿条(65),所述第一导向杆(67)上滑动式设置有所述直齿条(65);

拉块(61),所述直齿条(65)底部设置有所述拉块(61);

第一外壳(62),所述放置板(2)一侧的侧壁与储存框(4)一侧之间设置有所述第一外壳(62);

第一转杆(64),所述储存框(4)下部转动式设置有所述第一转杆(64),第一转杆(64)两端贯穿储存框(4)两侧;

棘轮(63),所述第一转杆(64)中部设置有所述棘轮(63),棘轮(63)位于储存框(4)内;

直齿轮(66),所述第一转杆(64)一端设置有所述直齿轮(66),直齿轮(66)与直齿条(65)配合;

第二弹簧(68),所述直齿条(65)底部与放置板(2)之间连接有第二弹簧(68)。

4.如权利要求3所述的一种烧伤科用患者自取医用棉设备,其特征在于,还包括有消毒机构(7),消毒机构(7)包括:第二外壳(72),所述放置板(2)另一侧的侧壁与储存框(4)另一侧之间设置有所述第二外壳(72);

容纳框(71),所述第二外壳(72)顶部设置有所述容纳框(71);

出料框(73),所述放置板(2)下部一侧的侧壁上设置有所述出料框(73);

导向框(74),所述容纳框(71)底部设置有所述导向框(74);

第一转盘(75),所述第一转杆(64)另一端设置有所述第一转盘(75);

凸块(76),所述第一转盘(75)上设置有所述凸块(76);

第二导向杆(78),所述放置板(2)下部一侧的侧壁上设置有所述第二导向杆(78);

连接板(77),所述第二导向杆(78)上滑动式设置有所述连接板(77);

第三弹簧(79),所述连接板(77)顶部与放置板(2)之间连接有所述第三弹簧(79);

顶块(710),所述凸块(76)内滑动式设置有所述顶块(710),顶块(710)与连接板(77)配合;

第四弹簧(711),所述顶块(710)底部两侧与凸块(76)之间均连接有第四弹簧(711);

卡块(712),所述容纳框(71)底部滑动式设置有所述卡块(712),卡块(712)位于导向框(74)内,连接板(77)与卡块(712)配合;

第五弹簧(713),所述卡块(712)下部与容纳框(71)底部之间连接有第五弹簧(713)。

5.如权利要求4所述的一种烧伤科用患者自取医用棉设备,其特征在于,还包括有挤压机构(8),挤压机构(8)包括:第三导向杆(83),所述储存框(4)顶部对称滑动式设置有所述第三导向杆(83);

连接块(81),两个所述第三导向杆(83)顶端之间设置有所述连接块(81);

推板(82),所述连接块(81)中部下侧设置有所述推板(82);

第六弹簧(84),所述连接块(81)底部两侧与储存框(4)顶部之间均连接有第六弹簧(84);

推块(85),所述外盖(3)上部的侧壁上设置有所述推块(85),推块(85)与推板(82)配合;

挤压板(86),两个所述第三导向杆(83)底端均设置有所述挤压板(86),两个挤压板(86)位于储存框(4)内。

6.如权利要求5所述的一种烧伤科用患者自取医用棉设备,其特征在于,还包括有疏松机构(9),疏松机构(9)包括:安装块(91),所述储存框(4)上部两侧均设置有所述安装块(91);

第二转杆(92),两个所述安装块(91)上均转动式设置有所述第二转杆(92),两个第二转杆(92)贯穿储存框(4)两侧;

锥齿轮(93),两个所述第二转杆(92)底端均设置有所述锥齿轮(93),第一转杆(64)两侧设置有相同的锥齿轮(93),相近的两个锥齿轮(93)配合。

7.如权利要求6所述的一种烧伤科用患者自取医用棉设备,其特征在于,还包括有卡死机构(10),卡死机构(10)包括:第二压杆(1001),所述放置板(2)内滑动式设置有所述第二压杆(1001),连接块(81)与第二压杆(1001)配合;

第二转盘(1002),所述第一转杆(64)一端设置有所述第二转盘(1002);

卡死块(1003),所述第二转盘(1002)上设置有一圈卡死块(1003),第二压杆(1001)与卡死块(1003)配合。

8.如权利要求2所述的一种烧伤科用患者自取医用棉设备,其特征在于,所述把手(53)上设置有橡胶块。
