专利号: 202210058188X
申请人: 西安市鸿儒岩土科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

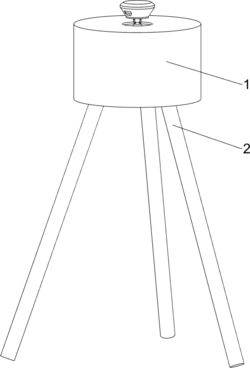

1.一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,包括有壳体(1)和三角支撑架(2),壳体(1)的下表面设置有三角支撑架(2),其特征是:还包括有平衡机构(3)和锁紧固定机构(4),壳体(1)内设置有平衡机构(3),平衡机构(3)上设置有锁紧固定机构(4),平衡机构(3)的上部设置有可拆卸的测绘仪(5);

平衡机构(3)包括有转动块(301)、固定架(302)、滑动架(303)、第一环形板(304)、第一轴套(305)、第一轴杆(306)、第二轴杆(307)、第一固定框(308)、第一摆动架(309)、第一重物块(310)、空心球体(311)和安装架(312),转动块(301)设有两个,两个转动块(301)分别转动式安装在壳体(1)内表面的左右两壁,两侧转动块(301)的内侧面均安装有固定架(302),固定架(302)上设置有滑动架(303),第一环形板(304)的圆周壁均匀间隔的嵌有四个第一轴套(305),前后两侧的第一轴套(305)之间转动式安装有第一轴杆(306),左右两侧的第一轴套(305)安装有第二轴杆(307),第二轴杆(307)上安装有第一固定框(308),第一固定框(308)与滑动架(303)固接,第一轴杆(306)的中部设置有第一摆动架(309),第一摆动架(309)的下部设置有第一重物块(310),第一摆动架(309)的上部设置有空心球体(311),空心球体(311)的上表面设置有安装架(312),安装架(312)的上表面与测绘仪(5)固接;

锁紧固定机构(4)包括有第一导向件(401)、第一滑动块(402)、第一卡紧块(403)、第一弹簧(404)、第一拉绳(405)、第一缺齿轮(406)、电动滑轨(407)、电动滑块(408)、连接板(409)和第一齿板(410),第一环形板(304)的内侧面安装有若干个第一导向件(401),四个第一轴套(305)的内表面也均安装有两个第一导向件(401),第一轴套(305)的内表面滑动式设有两个第一滑动块(402),第一滑动块(402)上安装有第一卡紧块(403),第一卡紧块(403)与第一轴套(305)之间固接有第一弹簧(404),第一固定框(308)内通过转杆转动式安装有第一缺齿轮(406),第一环形板(304)前、后两侧的中部的四个第一卡紧块(403)均安装有第一拉绳(405),四个第一拉绳(405)均穿过对应的第一轴套(305)和绕过对应的第一导向件(401),并穿过对应的左、右两侧的第一滑动块(402)和第一轴套(305)与对应的第一缺齿轮(406)固接,固定架(302)上安装有电动滑轨(407),电动滑轨(407)上设有电动滑块(408),电动滑块(408)上安装有连接板(409),连接板(409)的上表面设置有第一齿板(410),第一齿板(410)与第一缺齿轮(406)相啮合。

2.根据权利要求1所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:第一摆动架(309)的下部为竖向支杆,第一摆动架(309)的上部为弧形板。

3.根据权利要求1所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:第一重物块(310)为锥台形。

4.根据权利要求1所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:空心球体(311)的上部向上凸起呈圆柱形。

5.根据权利要求1所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:还包括有第二齿板(7)、异形块(8)、第二环形板(9)、第二轴套(10)、第三轴杆(13)、第四轴杆(14)、第二固定框(15)、第二缺齿轮(16)、锁紧组件、第二摆动架(22)、卡块(23)和第二重物块(24),第一重物块(310)的下表面中部开设有卡槽(6),连接板(409)的下表面安装有第二齿板(7),第二齿板(7)的下表面设置有异形块(8),异形块(8)为阶梯状,第二环形板(9)的圆周壁周向安装有四个第二轴套(10),前后相邻的第二轴套(10)之间转动式设置有第三轴杆(13),左右两侧的第二轴套(10)内转动式安装有第四轴杆(14),第四轴杆(14)上安装有第二固定框(15),第二固定框(15)与滑动架(303)滑动连接,第二固定框(15)内通过转杆转动式安装有第二缺齿轮(16),第二缺齿轮(16)与第二齿板(7)啮合,第二环形板(9)上设置有锁紧组件,锁紧组件与第二缺齿轮(16)连接,第三轴杆(13)的中部安装有第二摆动架(22),第二摆动架(22)的上表面安装有卡块(23),第二摆动架(22)的下表面安装有第二重物块(24)。

6.根据权利要求5所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:锁紧组件包括有第二导向件(17)、第二滑动块(18)、第二卡紧块(19)、第二弹簧(20)和第二拉绳(21),第二环形板(9)的内表面安装有若干个第二导向件(17),四个第二轴套(10)的内侧面也均安装有两个第二导向件(17),第二轴套(10)内滑动式设有第二滑动块(18),第二滑动块(18)上安装有第二卡紧块(19),第二卡紧块(19)与第二轴套(10)之间固接有第二弹簧(20),第二环形板(9)前、后两侧的中部的四个第二卡紧块(19)均安装有第二拉绳(21),四个第二拉绳(21)均穿过对应的第二轴套(10)和绕过相应的第二导向件(17),并穿过对应的左、右两侧的第二滑动块(18)和第二轴套(10)与对应的第二缺齿轮(16)固接。

7.根据权利要求6所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:还包括有L形管(25)、液压检测器(26)、齿牙(27)、减速电机(28)、圆盘(29)、滑动杆(30)、第一滑动球(31)、第二滑动球(32)和直齿轮(33),空心球体(311)的上部连通有四个L形管(25),L形管(25)内上部设置有液压检测器(26),空心球体(311)的外侧面两侧均安装有若干个齿牙(27),第一摆动架(309)的外侧面两侧均安装有减速电机(28),减速电机(28)的输出轴安装有圆盘(29),圆盘(29)上滑动式设有若干个滑动杆(30),滑动杆(30)上安装有第一滑动球(31),圆盘(29)的中部通过连接杆安装有第二滑动球(32),第一滑动球(31)和第二滑动球(32)之间滑动设有直齿轮(33),两侧的直齿轮(33)分别与两侧的齿牙(27)相啮合。

8.根据权利要求7所述的一种岩土工程勘察用具有自动保持水平功能的稳固支撑器,其特征是:空心球体(311)与L形管(25)配合形成空腔,空腔内储放有液体。
