专利号: 2022100396535
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

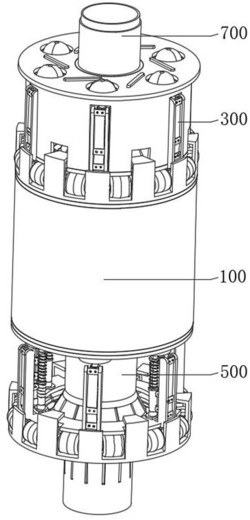

1.多层滑动面滑坡监测预警装置,其特征在于,包括多层定位组件(100),所述多层定位组件(100)包括定桩柱(110)、定位盖板(120)、定向压盖(130)、定向盘(140)、定位撑筒(150)和定距筒(160),所述定位盖板(120)均匀固定套接于所述定桩柱(110)表面,所述定向压盖(130)均匀套接于所述定桩柱(110)表面,所述定向盘(140)设置于所述定向压盖(130)内,所述定位撑筒(150)设置于所述定位盖板(120)和所述定向盘(140)之间,所述定距筒(160)均匀固定套接于所述定桩柱(110)表面,所述定距筒(160)一端搭接于所述定位盖板(120)上,所述定向压盖(130)搭接于所述定距筒(160)另一端;

多向监测组件(300),所述多向监测组件(300)包括定向导杆(310)、定位模块(320)、第一滑动套(330)、第二滑动套(340)、弹力弹簧(350)、转杆(360)和变形轨架(370),所述定向导杆(310)下端均匀滑动贯穿于所述定向盘(140)上,所述定位模块(320)设置于所述定向导杆(310)上端,所述定位模块(320)滑动贯穿于所述定位盖板(120)上,所述第一滑动套(330)滑动套接于所述定向导杆(310)表面,所述第二滑动套(340)滑动套接于所述定向导杆(310)表面,所述弹力弹簧(350)设置于所述第一滑动套(330)和所述第二滑动套(340)之间,所述弹力弹簧(350)套接于所述定向导杆(310)表面,所述转杆(360)一端均匀转动连接于所述第一滑动套(330)上,所述变形轨架(370)一端转动连接于所述转杆(360)另一端,所述变形轨架(370)贴合于所述定向压盖(130)表面,所述定向压盖(130)上均匀设置有定向压板(132),所述变形轨架(370)贴合于所述定向压板(132)表面,所述变形轨架(370)下端滑动于所述定向盘(140)上;

升降预警组件(700),所述升降预警组件(700)包括第一升筒(710)、第二升筒(720)、顶升套座(730)和顶升杆(740),所述第一升筒(710)滑动贯穿于所述定桩柱(110)内,所述第二升筒(720)滑动贯穿于所述第一升筒(710),所述顶升套座(730)均匀设置于裙边座(520)内,所述顶升杆(740)一端滑动贯穿于所述顶升套座(730)内,所述顶升杆(740)另一端分别贯穿于所述定桩柱(110)表面、所述第一升筒(710)表面和所述第二升筒(720)表面。

2.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定位盖板(120)表面开设有定位槽(121),所述定位模块(320)滑动贯穿于所述定位槽(121)内。

3.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定向压盖(130)底部开设有固定槽(131),所述定距筒(160)顶部设置有固定键(161),所述固定键(161)插接于所述固定槽(131)内。

4.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定位盖板(120)上设置有连接键(122),所述定距筒(160)底部设置有连接槽(162),所述连接键(122)插接于所述连接槽(162)内。

5.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定向盘(140)上均匀设置有滑槽(141),所述变形轨架(370)下端滑动于所述滑槽(141)上。

6.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定向盘(140)上设置有定向导套(142),所述定向导杆(310)下端滑动贯穿于所述定向导套(142)内,所述第二滑动套(340)底部贴合于所述定向导套(142)顶部。

7.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定向压盖(130)上均匀设置有导向插板(133),所述定位撑筒(150)上开设有导向插槽(151),所述导向插板(133)滑动贯穿于所述导向插槽(151)内。

8.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,所述定位撑筒(150)上开设有定向槽(152),所述变形轨架(370)贯穿于所述定向槽(152)。

9.根据权利要求1所述的多层滑动面滑坡监测预警装置,其特征在于,其中一个所述定位盖板(120)顶部设置有警示灯(123)。
