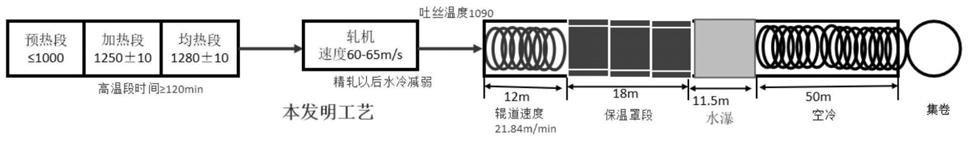

1.一种含硫易切削不锈钢盘条的轧制方法，其特征在于：包括以下步骤：（1）加热工序：按照钢种特性制定加热炉工艺，预热段：≤1000℃，加热段：1250±10℃，均热段：1280±110℃，高温段在炉时间≥120min；

（2）轧制工序：轧机吐丝后辊道的速度为20～22m/min，吐丝后辊道加盖保温罩，保温罩的长度为16～20m，保证较常规工艺温度降低减少300℃，在温降无法保证时加设6m～8m保温罩，实现离线固溶的保温作用；所述保温罩出口增加水爆装置，水爆装置长度为10～13m，水冷速度≥200℃/s；

（3）集卷、下线；

其中，所述含硫易切削不锈钢为303Cu易切削不锈钢，化学成分以重量百分比计为：C≤

0.05%、Si≤1.0%、Mn≤3.0%、P≤0.06%、S≤0.24%～0.30%、Cr 17.00%～19.00%、Ni 8.00%～

10.00%、Cu 1.80%～3.50%、Mo≤0.60%、N≤0.040%，余量为Fe及不可避免的杂质。

2.根据权利要求1所述的含硫易切削不锈钢盘条的轧制方法，其特征在于：步骤（2）中轧机的速度为60‑65m/s。
