1.一种还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，按照以下步骤进行：S1、将氧化石墨烯分散于介质中，制备悬浮液，之后加入碳布，在160‑200℃反应，制备碳布前驱体；所述介质为水和乙醇按照体积比为1:1制成的混合液；所述氧化石墨烯和介质的用量比为0.04～0.06g：30ml；

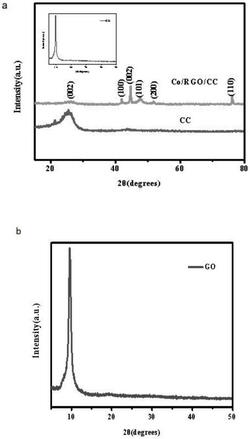

S2、将可溶性钴盐负载在S1制备的碳布前驱体上，在还原气体氛围下，于300‑600℃进行退火处理，制得还原氧化石墨烯复合金属纳米阵列催化剂。

2.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S1中，所述碳布预先在硝酸中超声处理，之后在水中超声处理，最后在乙醇中超声处理。

3.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S1中，反应时间为10‑15h。

4.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S2中，先将可溶性钴盐溶解在乙醇中，之后加入S1碳布前驱体，加热除去乙醇，静置后，即将可溶性钴盐负载在S1制备的碳布前驱体上。

5.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S2中，所述可溶性钴盐为六水合硝酸钴。

6.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S2中，所述还原气体是指氢气氩气混合气，且气流量保持在100mL/min。

7.根据权利要求1所述的还原氧化石墨烯复合金属纳米阵列催化剂的制备方法，其特征在于，S2中，以5℃/min的加热速率从室温加热到300‑600℃，并保温1‑6h。
