专利号: 2021233834457
申请人: 苏州杰泽汐智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2025-01-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

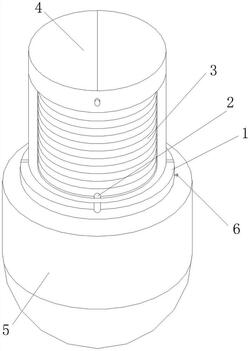

1.一种鳍片式LED聚光灯散热器,包括底座(1),其特征在于:所述底座(1)上方设置有散热铜管(2),所述散热铜管(2)表面设置有若干散热鳍片(3),所述散热鳍片(3)上方设置有防尘组件(4),所述防尘组件(4)包括第一防尘罩(41)、第二防尘罩(42)和连接组件(43),其中,所述散热鳍片(3)上方设置有第一防尘罩(41),所述第一防尘罩(41)一侧设置有第二防尘罩(42),所述第一防尘罩(41)与第二防尘罩(42)之间设置有连接组件(43),所述底座(1)下方设置有LED聚光灯(5),所述底座(1)与LED聚光灯(5)之间设置有便拆组件(6)。

2.根据权利要求1所述的一种鳍片式LED聚光灯散热器,其特征在于:所述连接组件(43)包括连接块(431)、限位块(432)、限位弹簧(433)和连接杆(435),其中,所述第二防尘罩(42)靠近第一防尘罩(41)的一侧设置有连接块(431),所述连接块(431)一侧设置有限位块(432),所述限位块(432)一端设置有连接杆(435),所述连接杆(435)表面设置有限位弹簧(433)。

3.根据权利要求2所述的一种鳍片式LED聚光灯散热器,其特征在于:所述连接杆(435)远离限位块(432)的一端设置有拉块(434)。

4.根据权利要求2所述的一种鳍片式LED聚光灯散热器,其特征在于:所述限位块(432)靠近连接块(431)的一端上侧设置有斜面。

5.根据权利要求1所述的一种鳍片式LED聚光灯散热器,其特征在于:所述便拆组件(6)包括定位块(61)、压块(63)、拉杆(64)、转杆(65)、定位弹簧(66)和插块(67),其中,所述LED聚光灯(5)靠近底座(1)的一侧设置有插块(67),所述插块(67)一侧设置有定位块(61),所述定位块(61)一端设置有拉杆(64),所述定位块(61)两侧设置有转杆(65),所述转杆(65)远离定位块(61)的一端设置有压块(63),所述压块(63)靠近定位块(61)的一侧设置有定位弹簧(66)。

6.根据权利要求5所述的一种鳍片式LED聚光灯散热器,其特征在于:所述压块(63)与定位弹簧(66)内部设置有限位杆(62)。
