专利号: 2021230360942
申请人: 苏州圆宏净化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

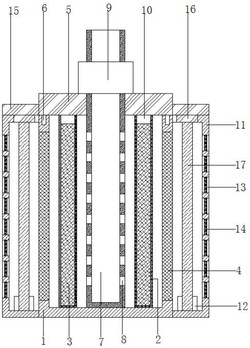

1.一种高效过滤器滤芯,包括柱状壳体(1)和密封盖(5),其特征在于,所述柱状壳体(1)的底部内壁固定有环状网兜(2),且环状网兜(2)的内部填充有硅胶干燥剂(3),所述柱状壳体(1)的外壁开设有四个呈环状分布的通口,且通口的内壁固定有第一防尘网(4),所述密封盖(5)的底部外壁固定有环状螺纹块(6),且柱状壳体(1)的顶部外壁开设有环状螺纹槽,所述环状螺纹块(6)与环状螺纹槽形成螺接配合,且密封盖(5)的顶部外壁开设有圆口,所述圆口的内壁固定有进气管(7);

所述进气管(7)底端与柱状壳体(1)的底部内壁接触,且进气管(7)位于柱状壳体(1)的外壁开设有等距离呈环状分布的排气孔(8),所述密封盖(5)底部外壁固定有环状密封塞(10),所述环状密封塞(10)与环状网兜(2)的顶部内壁形成卡接配合,所述柱状壳体(1)的外壁固定有环状固定罩(11),且环状固定罩(11)的底部内壁固定有环状卡框(12);

所述密封盖(5)的外壁固定有环形板(15),且环形板(15)的底部外壁固定有环状卡板(16),所述环状固定罩(11)的顶部外壁开设有环状卡口,且环状卡板(16)与环状卡口形成卡接配合,所述环状卡板(16)的底部外壁固定有环状过滤层(17),且环状过滤层(17)底端与环状卡框(12)形成卡接配合,所述环状固定罩(11)的外壁开设有等距离呈环状分布的出口(13),且出口(13)的内壁固定有第二防尘网(14)。

2.根据权利要求1所述的一种高效过滤器滤芯,其特征在于,所述进气管(7)位于环状网兜(2)内,且第一防尘网(4)的规格与通口的规格相适配。

3.根据权利要求1所述的一种高效过滤器滤芯,其特征在于,所述出口(13)的内径与第二防尘网(14)的外径相同,且环状过滤层(17)底端与环状卡框(12)的内壁形成转动配合。

4.根据权利要求1所述的一种高效过滤器滤芯,其特征在于,所述进气管(7)位于密封盖(5)上方的外壁对夹设置有单向进气阀(9),且环状密封塞(10)可与环状网兜(2)的顶部内壁形成转动配合。

5.根据权利要求1所述的一种高效过滤器滤芯,其特征在于,所述密封盖(5)的外径与柱状壳体(1)的外径相同,且环形板(15)的外径与环状固定罩(11)的外径相同。

6.根据权利要求1所述的一种高效过滤器滤芯,其特征在于,所述环状过滤层(17)的主要材质为玻璃纤维。
