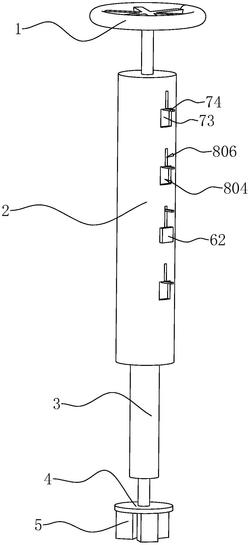

1.一种可调节阀门转动工具，其特征在于：包括转动手轮（1）、套筒（2）、伸缩杆（3）和固定底座（4），所述伸缩杆（3）滑动设置于套筒（2）内，所述伸缩杆（3）与套筒（2）之间设置有可调节组件（6），所述转动手轮（1）设置于套筒（2）远离伸缩杆（3）一端的端面上，所述固定底座（4）设置于伸缩杆（3）远离套筒（2）一端的端面上，所述固定底座（4）远离伸缩杆（3）一侧的侧壁上设置有至少一个固定块（5），所述固定块（5）用于与阀门转动工具配合使用的阀门手轮抵接，所述阀门手轮内沿阀门手轮的径向设置有若干支杆，所述固定块（5）插入相邻支杆之间的间隙中并与支杆抵接。

2.根据权利要求1所述的一种可调节阀门转动工具，其特征在于：所述可调节组件（6）包括第一弹簧（61）和限位块（62），所述伸缩杆（3）上开设有凹槽（803），所述第一弹簧（61）的一端设置于凹槽（803）的底壁上，所述第一弹簧（61）的另一端与限位块（62）相连，所述套筒（2）的侧壁上开设有至少一个用于与限位块（62）配合使用的限位孔（804），所述限位块（62）与限位孔（804）卡接配合。

3.根据权利要求2所述的一种可调节阀门转动工具，其特征在于：所述限位孔（804）的孔壁上开设有容纳槽（805），所述容纳槽（805）内滑动设置有用于封闭限位孔（804）的阻挡片（73），所述套筒（2）的外侧壁上沿容纳槽（805）的长度方向开设有拨动孔（806），所述拨动孔（806）与容纳槽（805）相连通，所述拨动孔（806）内滑动连接有拨动条（74），所述拨动条（74）与阻挡片（73）相连。

4.根据权利要求3所述的一种可调节阀门转动工具，其特征在于：所述容纳槽（805）的槽底上设置有第二弹簧（75），所述第二弹簧（75）远离容纳槽（805）槽底的一端与阻挡片（73）相连。

5.根据权利要求1所述的一种可调节阀门转动工具，其特征在于：所述可调节组件（6）包括按压条（65）、第一卡接球（66）和第二卡接球（67），所述按压条（65）转动设置于套筒（2）的外侧壁上，所述第一卡接球（66）设置于按压条（65）的一端，所述套筒（2）的外侧壁上开设有用于与第一卡接球（66）配合使用的第一卡接槽（807），所述第一卡接球（66）与第一卡接槽（807）卡接配合，所述第二卡接球（67）设置于按压条（65）的另一端，所述伸缩杆（3）的外侧壁上沿伸缩杆（3）的长度方向依次开设有至少两个用于与第二卡接球（67）配合使用的第二卡接槽（808），所述第二卡接球（67）与第二卡接槽（808）卡接配合。

6.根据权利要求1所述的一种可调节阀门转动工具，其特征在于：所述可调节组件（6）包括螺栓（63）和螺母（64），所述伸缩杆（3）上开设有用于与螺栓（63）配合使用的螺纹调节孔（809），所述套筒（2）两侧的侧壁上沿套筒（2）的长度方向开设有至少两对与螺纹调节孔（809）尺寸相同的螺纹连通孔（810），所述套筒（2）一侧的侧壁上设置有若干螺母（64），所述螺母（64）与螺纹连通孔（810）一一对应，所述螺栓（63）依次穿过位于套筒（2）远离螺母（64）一侧的螺纹连通孔（810）和螺纹调节孔（809）与螺母（64）螺纹配合。

7.根据权利要求1所述的一种可调节阀门转动工具，其特征在于：所述伸缩杆（3）远离固定底座（4）的一端的外侧壁上沿伸缩杆（3）的长度方向设置有至少一根限位条（72），所述套筒（2）的内侧壁上开设有用于与限位条（72）配合使用的限位槽（802），所述限位条（72）与限位槽（802）滑动配合。

8.根据权利要求1所述的一种可调节阀门转动工具，其特征在于：所述固定块（5）远离固定底座（4）一侧的侧壁上开设有用于与支杆配合使用的配合槽（801），所述配合槽（801）一侧的侧壁上设置有弹性弧形凸块（71），所述支杆的一侧抵紧在弹性弧形凸块（71）上，所述支杆的另一侧抵紧在配合槽（801）远离弹性弧形凸块（71）一侧的侧壁上。

9.根据权利要求8所述的一种可调节阀门转动工具，其特征在于：所述配合槽（801）远离弹性弧形凸块（71）一侧的侧壁上设置有第三弹簧（78），所述第三弹簧（78）远离与配合槽（801）相连的一端设置有卡接块（76），所述卡接块（76）与配合槽（801）滑动配合，所述卡接块（76）与弹性弧形凸块（71）之间形成卡接缝隙（811），所述支杆与卡接缝隙（811）卡接配合。
