专利号: 202122796428X
申请人: 济宁顺兴塑业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

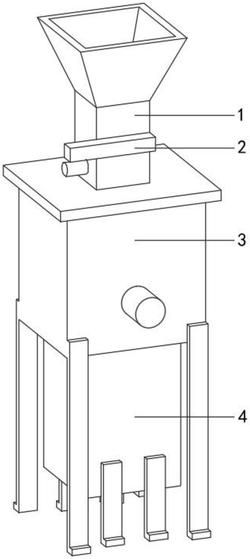

1.编织袋原料多级破碎装置,其特征在于:包括进料箱(1),所述进料箱(1)的侧边设置有撕扯机构(2),且所述进料箱(1)的底面设置有破碎箱一(3),所述破碎箱一(3)的底面设置有破碎箱二(4),所述破碎箱一(3)的内部中心靠顶面设置有液压缸(5),所述液压缸(5)的一端设置有破碎刀(6),所述破碎箱一(3)的外侧设置有驱动电机一(7),所述驱动电机一(7)的一端连接有破碎板(8),所述破碎箱二(4)的内部靠中心设置有出料槽(9),所述出料槽(9)的内部靠下端设置有支撑块(10),所述支撑块(10)的顶面固定连接有驱动电机二(11),所述驱动电机二(11)的一端固定连接有破碎柱(12)。

2.根据权利要求1所述的编织袋原料多级破碎装置,其特征在于:所述撕扯机构(2)包括气缸(13)、转动马达(14)以及呈S型排列的四个撕扯柱(15),撕扯柱(15)的外表面等距设置有五组突刺(16),且相邻两个撕扯柱(15)的后端设置有同一个转动带(18),转动带(18)的内部靠两端均设置有转动齿轮(17),转动齿轮(17)与对应的撕扯柱(15)固定连接,气缸(13)的一端设置有推动板(19),推动板(19)的一侧设置有连接板(20),连接板(20)的一侧等距设置有四个套环(21),套环(21)的内部等距设置有五个切刺(22)。

3.根据权利要求1所述的编织袋原料多级破碎装置,其特征在于:所述进料箱(1)的底部与破碎箱一(3)的顶部固定连接,液压缸(5)与破碎箱一(3)的顶面靠中心固定连接,破碎刀(6)与破碎板(8)相适配。

4.根据权利要求1所述的编织袋原料多级破碎装置,其特征在于:所述出料槽(9)的两端分别贯穿破碎箱一(3)的底面以及破碎箱二(4)的底面,支撑块(10)与出料槽(9)内表面固定连接,驱动电机二(11)的上端位于破碎柱(12)的内部,破碎柱(12)的底面与支撑块(10)的顶面贴合,且破碎柱(12)的垂直横切面呈梯形设置。

5.根据权利要求2所述的编织袋原料多级破碎装置,其特征在于:所述气缸(13)与转动马达(14)分别位于进料箱(1)的外表面靠两侧,撕扯柱(15)的两端均与进料箱(1)内壁活动连接,套环(21)的一侧与进料箱(1)的内表面贴合,四个撕扯柱(15)中最下端的撕扯柱(15)与转动马达(14)固定连接。

6.根据权利要求2所述的编织袋原料多级破碎装置,其特征在于:所述切刺(22)的一端与撕扯柱(15)外表面接触,且切刺(22)的剖面位置位于相邻的两组突刺(16)之间。
