专利号: 2021227201349
申请人: 聊城大学
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

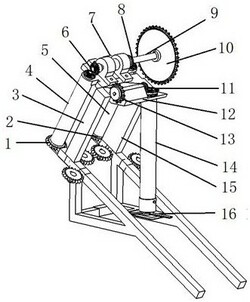

1.一种用于大蒜收获机的输送切割驱动座,包括座体,其特征在于:所述的座体分为前座体、后座体,前座体上设有输送轴座,输送轴座连接输送传动轴,输送传动轴的右端设有输送动力输入链轮,输送传动轴上还设有间隔设置的左输送锥齿轮组、右输送锥齿轮组,左输送锥齿轮组通过左输送传动套筒驱动夹持输送左主动链轮,右输送锥齿轮组通过右输送传动套筒驱动夹持输送右主动链轮;后座体上设有切割轴座,切割轴座连接切割传动轴,切割传动轴的左端设有切割动力输入链轮,切割传动轴的右端设有切割锥齿轮组,切割锥齿轮组通过切割传动套筒驱动切割刀具。

2.根据权利要求1所述的用于大蒜收获机的输送切割驱动座,其特征在于:所述的左输送传动套筒、右输送传动套筒分别设有左链轮轴、右链轮轴,左链轮轴的顶端由左输送锥齿轮组驱动,左链轮轴的底端处设有夹持输送左主动链轮,左链轮轴的转动带动夹持输送左主动链轮转动;右链轮轴、夹持输送右主动链轮的设置与左链轮轴、夹持输送左主动链轮的设置方式相同。

3.根据权利要求1所述的用于大蒜收获机的输送切割驱动座,其特征在于:所述的切割传动套筒内设有剪切轴,剪切轴的顶端由切割锥齿轮组驱动,剪切轴的底端处设有切割刀具。

4.根据权利要求3所述的用于大蒜收获机的输送切割驱动座,其特征在于:所述的切割刀具设置三片,三片刀具等夹角设置,相邻的刀具之间的夹角为120度。

5.根据权利要求1所述的用于大蒜收获机的输送切割驱动座,其特征在于:所述的座体左、右两侧分别设置左支撑杆、右支撑杆,座体通过左支撑杆、右支撑杆与机架连接。
