专利号: 2021226684008
申请人: 东莞市金捷精密模具配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

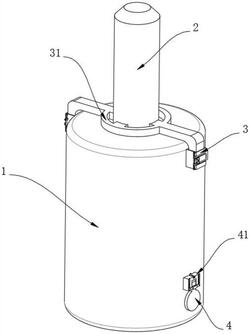

1.一种防偏载氮气弹簧,包括缸体(1)和支撑装置(3),其特征在于:所述缸体(1)的内壁设置有调节杆(2),所述缸体(1)的一侧开设有安装孔,所述支撑装置(3)设置在缸体(1)的表面上,所述支撑装置(3)包括空心套(32)和支撑环(31),所述空心套(32)的个数有两个,所述空心套(32)与缸体(1)的表面固定连接,所述支撑环(31)位于调节杆(2)的一侧设置,所述调节杆(2)与支撑环(31)的表面滑动连接,所述支撑环(31)与空心套(32)卡接。

2.根据权利要求1所述的一种防偏载氮气弹簧,其特征在于:所述空心套(32)的内壁转动连接有卡杆(33),所述空心套(32)和支撑环(31)的表面均开设有卡槽,所述卡杆(33)与卡槽卡接。

3.根据权利要求2所述的一种防偏载氮气弹簧,其特征在于:所述卡杆(33)的表面开设有两个滑槽,所述滑槽的内壁滑动连接有挡杆(34),所述空心套(32)的表面固定连接有挡板(37),所述挡杆(34)与挡板(37)卡接。

4.根据权利要求3所述的一种防偏载氮气弹簧,其特征在于:所述卡杆(33)的表面套设有弹簧一(35),所述弹簧一(35)的两端分别与空心套(32)和卡杆(33)固定连接,所述挡杆(34)与滑槽相对应的一侧固定连接有弹簧二(36)。

5.根据权利要求1所述的一种防偏载氮气弹簧,其特征在于:所述缸体(1)靠近安装孔的一侧设置有防护装置(4),所述防护装置(4)包括固定座(41),所述固定座(41)的内壁通过弹簧四转动连接有盖子(42),所述盖子(42)的表面固定连接有凹形块(43),所述固定座(41)的表面开设有两个矩形槽,所述矩形槽的内壁滑动连接有束缚杆(44),所述束缚杆(44)与凹形块(43)卡接。

6.根据权利要求5所述的一种防偏载氮气弹簧,其特征在于:所述固定座(41)的表面开设有滑孔,所述滑孔的内壁滑动连接有滑块(45),所述束缚杆(44)的表面开设有矩形孔,所述滑块(45)与矩形孔卡接。

7.根据权利要求5所述的一种防偏载氮气弹簧,其特征在于:所述束缚杆(44)与矩形槽相对应的一侧固定连接有弹簧三(46),所述弹簧三(46)的个数有两个。
