专利号: 202122620089X
申请人: 福建衡泰建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

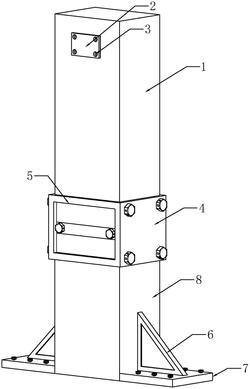

1.一种钢结构柱安装结构,包括第一钢柱体(1),其特征在于:所述第一钢柱体(1)的下侧设置有第二钢柱体(8),所述第二钢柱体(8)设置在地面上,所述第二钢柱体(8)靠近第一钢柱体(1)的一侧设置有辅助对准机构(14),所述辅助对准机构(14)包括固定连接在第一钢柱体(1)上的卡块(1401),所述卡块(1401)固定连接在第一钢柱体(1)靠近第二钢柱体(8)的一侧,所述第二钢柱体(8)的上侧开设有卡接槽(1403),所述第二钢柱体(8)位于卡接槽(1403)的内部设置有弹簧(1402),所述弹簧(1402)的一侧固定连接在第二钢柱体(8)位于卡接槽(1403)的内部,所述弹簧(1402)的另一侧固定连接有限位块(1404),所述卡块(1401)活动卡接在卡接槽(1403)的内部,所述第二钢柱体(8)靠近第一钢柱体(1)的一侧固定连接有限位板块(13),所述第一钢柱体(1)活动插接在限位板块(13)的内部,所述限位板块(13)的外侧与第一钢柱体(1)之间设置有螺栓。

2.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第一钢柱体(1)和第二钢柱体(8)的外侧设置有加固板(4),所述第一钢柱体(1)和第二钢柱体(8)与加固板(4)之间设置有螺栓,所述加固板(4)的一侧开设有避让槽(5)。

3.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第二钢柱体(8)位于卡接槽(1403)的内部设置有伸缩杆(15),所述伸缩杆(15)的一侧固定连接在第二钢柱体(8)位于卡接槽(1403)的内部,所述伸缩杆(15)的另一侧固定连接在限位块(1404)上,所述伸缩杆(15)设置在弹簧(1402)的内部。

4.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第二钢柱体(8)位于卡接槽(1403)的内部固定连接有固定块(17),所述卡块(1401)靠近第二钢柱体(8)的一侧开设有插接槽(16),所述卡块(1401)通过插接槽(16)活动插接在固定块(17)的外侧。

5.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第一钢柱体(1)的内开设有第一限位槽(10),所述第一限位槽(10)的内部固定连接有第一加固钢筋(9)。

6.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第二钢柱体(8)的内部开设有第二限位槽(12),所述第二限位槽(12)的内部固定连接有第二加固钢筋(11)。

7.根据权利要求1所述的一种钢结构柱安装结构,其特征在于:所述第一钢柱体(1)的外侧固定连接有防滑块(7),所述防滑块(7)的上侧固定连接有加固三角块(6),所述加固三角块(6)固定连接在第二钢柱体(8)的表面,所述防滑块(7)与地面之间设置有螺杆。

8.根据权利要求7所述的一种钢结构柱安装结构,其特征在于:所述第一钢柱体(1)的表面固定连接有连接板(2),所述连接板(2)与第一钢柱体(1)的一侧均开设有连接槽(3)。
