专利号: 2021225064328
申请人: 浙江省诸暨市利强弹簧有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

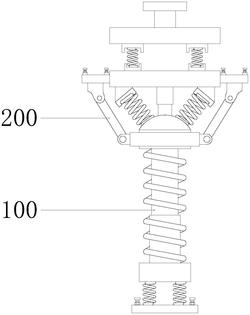

1.一种高强度的不锈钢弹簧,其特征在于,包括弹簧连接组件(100),所述弹簧连接组件(100)包括调节杆(110)、不锈钢弹簧本体(120)、连接板(130)、伸缩杆(140)、固定板(150)、第一弹簧(160)以及固定座(170),所述不锈钢弹簧本体(120)缠绕在所述调节杆(110)上,所述连接板(130)固定在所述调节杆(110)的两端,所述连接板(130)与所述不锈钢弹簧本体(120)的两端连接,所述伸缩杆(140)连接在所述连接板(130)的上方,所述固定板(150)连接在所述伸缩杆(140)的上方,所述第一弹簧(160)的一端与所述固定板(150)铰接,所述第一弹簧(160)的另一端与所述连接板(130)铰接,所述固定座(170)连接在所述连接板(130)的下方;

固定连接组件(200),所述固定连接组件(200)包括安装板(210)、缓冲连接件(220)、安装座(230)、连接座(240)以及连接杆(260),所述安装板(210)设置在所述固定板(150)的上方,所述缓冲连接件(220)连接在所述安装板(210)与所述固定板(150)之间,所述安装座(230)固定在所述安装板(210)的上方,所述连接座(240)固定在所述固定板(150)的两侧,所述连接杆(260)的一端与所述连接座(240)铰接,所述连接杆(260)的另一端与所述连接板(130)铰接。

2.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述调节杆(110)包括固定杆(112)和滑动杆(114),所述滑动杆(114)滑动连接在所述固定杆(112)的上方。

3.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述伸缩杆(140)包括第一杆体(142)和第二杆体(144),所述第一杆体(142)固定在所述连接板(130)的上方,所述第二杆体(144)滑动连接在所述第一杆体(142)的上方。

4.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述连接板(130)的上方连接有弧形板(162),所述第一弹簧(160)的一端与所述弧形板(162)铰接。

5.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述固定座(170)包括第二弹簧(172)和底板(174),所述第二弹簧(172)连接在所述连接板(130)的下方,所述底板(174)固定在所述第二弹簧(172)的底部。

6.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述缓冲连接件(220)包括连接块(222)和第三弹簧(224),所述连接块(222)分别固定在所述固定板(150)的上方和所述安装板(210)的下方,所述第三弹簧(224)的两端与所述连接块(222)连接。

7.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述安装座(230)包括连接柱(232)和定位板(234),所述连接柱(232)固定在所述安装板(210)的上方,所述定位板(234)连接在所述连接柱(232)的顶部。

8.根据权利要求7所述的一种高强度的不锈钢弹簧,其特征在于,所述定位板(234)上开设有固定孔(236),所述固定孔(236)开设在所述定位板(234)的两端。

9.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述连接座(240)包括垫板(242)和安装块(244),所述垫板(242)固定在所述固定板(150)的两侧,所述安装块(244)连接在所述垫板(242)的下方。

10.根据权利要求1所述的一种高强度的不锈钢弹簧,其特征在于,所述连接板(130)的外部固定套接有固定套(250),所述连接杆(260)的一端与所述固定套(250)铰接。
