专利号: 2021224359295
申请人: 滨海西洋汽车用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

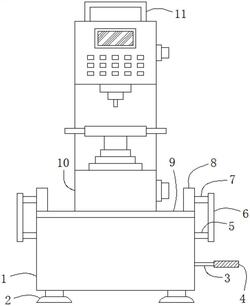

1.一种原子灰生产用硬度检测装置,包括箱体(1)和平板(9),其特征在于:所述平板(9)位于所述箱体(1)的外顶壁上,所述平板(9)的顶壁的中间段固定有硬度检测仪本体(10),所述硬度检测仪本体(10)的顶端固定有携带把手(11),所述箱体(1)的底壁的四角均固定有支撑吸盘(2),所述平板(9)的顶壁的两端均固定有水平的定位套(8),所述箱体(1)的内顶壁的两侧均滑动连接有竖直的移动板(14),所述箱体(1)的两侧的侧壁上均开设有移动孔(12),两个所述移动板(14)相互远离的侧壁上均固定有水平的移动柱(5),两个所述移动柱(5)分别活动设于两个所述移动孔(12)的内部,两个所述移动柱(5)相互远离的一端均延伸出箱体(1)且固定有竖直的侧板(6),位于箱体(1)上侧的两个所述侧板(6)相互靠近的侧壁上均固定有水平的活动柱(7),两个所述活动柱(7)相互靠近的一侧分别活动设于两个所述定位套(8)的内圈,位于移动板(14)下侧的所述箱体(1)的内部活动设有水平的连接板(19),所述连接板(19)的底壁的两侧均与所述箱体(1)的内底壁连接有竖直的弹簧(18),所述平板(9)的顶壁的中间位置固定有竖直的固定柱(16),所述固定柱(16)的顶端固定有水平的固定板(17),所述固定板(17)位于两个所述移动板(14)之间,两个所述移动板(14)相互靠近的侧壁上均铰接有呈倾斜设置的铰接杆(15),两个所述铰接杆(15)相互靠近的一端分别与所述固定板(17)的两侧的侧端相铰接。

2.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:所述箱体(1)的顶壁的中间位置开设有矩形的定位孔(21),所述平板(9)的底壁的中间位置固定有活动块(22),所述活动块(22)活动设于所述定位孔(21)的内部。

3.根据权利要求2所述的一种原子灰生产用硬度检测装置,其特征在于:所述定位孔(21)的尺寸与所述活动块(22)的尺寸相适配。

4.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:所述定位套(8)的内圈的尺寸与所述活动柱(7)的外圈的尺寸相适配。

5.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:位于移动孔(12)下侧的所述箱体(1)的侧壁上开设有开孔(13),所述连接板(19)的侧端固定有水平的连接杆(3),所述连接杆(3)活动设于所述开孔(13)的内部,所述连接杆(3)延伸出箱体(1)的一端固定有水平的驱动柱(4)。

6.根据权利要求5所述的一种原子灰生产用硬度检测装置,其特征在于:所述驱动柱(4)的外圈设置有防滑纹。

7.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:所述箱体(1)的内底壁的两侧均固定有竖直的导向柱(20),所述连接板(19)间隙套设于两个所述导向柱(20)的外圈,两个所述弹簧(18)分别活动套设于两个所述导向柱(20)的外圈。

8.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:两个所述铰接杆(15)呈对称设置,两个所述铰接杆(15)相互靠近的一端高于两个所述铰接杆(15)相互远离的一端。

9.根据权利要求1所述的一种原子灰生产用硬度检测装置,其特征在于:所述箱体(1)的内顶壁的两侧均沿长度方向开设有导向滑槽,导向滑槽的内部滑动设置有导向滑块,两个所述移动板(14)分别固定于两个导向滑块的底端。
