专利号: 2021223260761
申请人: 河北皇仕宠物食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

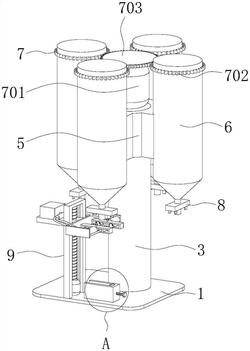

1.一种宠物食品生产用快速包装设备,包括安装板(1),其特征在于:所述安装板(1)的上表面固定连接有放置盒(2)和支撑柱(3),所述放置盒(2)的右侧面设置有定位组件(4),所述支撑柱(3)的外表面转动连接有转动块(5),所述转动块(5)的外表面固定连接有一组下料装置(6),所述支撑柱(3)与四个所述下料装置(6)之间设置有转动组件(7),每个所述下料装置(6)的底端均安装有夹持装置(8),所述安装板(1)的上表面设置有撑袋组件(9)。

2.根据权利要求1所述的一种宠物食品生产用快速包装设备,其特征在于:所述定位组件(4)包括第一螺纹杆(401),所述第一螺纹杆(401)的外表面与所述放置盒(2)的右侧面螺纹连接,所述第一螺纹杆(401)的左端转动连接有定位板(402),所述定位板(402)的外表面与所述放置盒(2)的内壁滑动连接,所述第一螺纹杆(401)的右端安装有转盘。

3.根据权利要求1所述的一种宠物食品生产用快速包装设备,其特征在于:所述转动组件(7)包括第一电机(701)和四个齿纹(702),所述第一电机(701)固定连接于支撑柱(3),所述第一电机(701)的输出端固定连接有齿轮(703),四个所述齿纹(702)分别开设于四个下料装置(6)的外表面,且所述第一电机(701)与所述齿纹(702)相啮合。

4.根据权利要求1所述的一种宠物食品生产用快速包装设备,其特征在于:所述撑袋组件(9)包括U型架(901)和第二电机(902),所述U型架(901)和所述第二电机(902)均固定连接于安装板(1)的上表面,所述第二电机(902)的输出端固定连接有第二螺纹杆(903),所述第二螺纹杆(903)的顶端与所述U型架(901)的内顶壁转动连接,所述第二螺纹杆(903)的表面螺纹连接有移动块(904),所述移动块(904)的外表面与U型架(901)的内壁滑动连接。

5.根据权利要求4所述的一种宠物食品生产用快速包装设备,其特征在于:所述移动块(904)的外表面开设有一组导向槽(905),所述U型架(901)的内壁固定连接有一组导向条(906),且所述导向条(906)滑动连接于导向槽(905)的内部。

6.根据权利要求5所述的一种宠物食品生产用快速包装设备,其特征在于:所述移动块(904)的右侧面固定连接有安装架(907),所述安装架(907)的内壁固定连接有一组相对称的电动推杆(908),每个所述电动推杆(908)的输出端均固定连接有连接箱(909),每个所述连接箱(909)的外表面均固定连接有滑框(910),每个所述滑框(910)的内部均滑动连接有一组滑块(911)。

7.根据权利要求6所述的一种宠物食品生产用快速包装设备,其特征在于:所述连接箱(909)的上表面转动连接有转动轴(912),所述转动轴(912)的底端固定连接有第一锥齿轮(913),所述第一锥齿轮(913)的下方设有螺纹筒(914),所述螺纹筒(914)的外表面与所述连接箱(909)的左右两侧面均转动连接,所述螺纹筒(914)的外表面固定连接有第二锥齿轮(915),且所述第二锥齿轮(915) 与所述第一锥齿轮(913)相啮合,所述螺纹筒(914)的内部螺纹连接有两个第三螺纹杆(916),两个所述第三螺纹杆(916)相互远离的一端与两个滑块(911)相互靠近的一侧面固定连接。

8.根据权利要求6所述的一种宠物食品生产用快速包装设备,其特征在于:每个所述滑块(911)的内部均固定连接有通气软管(917),每个所述通气软管(917)靠近安装架(907)内部的一端固定连接有吸盘(918),所述移动块(904)的左侧面固定连接有固定板(919),所述固定板(919)的上表面安装有气泵(920),所述气泵(920)的输入端与四个所述通气软管(917)远离吸盘(918)的一端均相连通,所述气泵(920)的输出端固定连通有出气口(921)。
