专利号: 2021223259675
申请人: 河北皇仕宠物食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-12-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

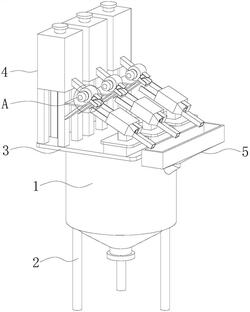

1.一种带有缓冲斗的宠物食品原材料混料装置,包括搅拌装置(1),其特征在于:所述搅拌装置(1)外表面的下部固定连接有一组支撑柱(2),所述搅拌装置(1)的上表面固定连接有安装板(3),所述安装板(3)的上表面设置有一组定量组件(4),所述搅拌装置(1)的外表面设置有进料组件(5),且所述进料组件(5)的位置与三个定量组件(4)的位置相对应。

2.根据权利要求1所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述定量组件(4)包括储料箱(401)和称重器(412),所述储料箱(401)底面通过四个支撑腿与安装板(3)的上表面固定连接,所述储料箱(401)右侧面的下部固定连通有第一导料管(402),所述第一导料管(402)的底端固定连通有缓冲斗(403),所述缓冲斗(403)的外表面固定连接有第一导流斗(404)。

3.根据权利要求2所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述缓冲斗(403)的正面固定连接有电机(405),所述电机(405)的输出端固定连接有转动轴(406),所述转动轴(406)的后端贯穿缓冲斗(403)的正面并延伸至缓冲斗(403)的内部,且所述转动轴(406)的外表面与所述缓冲斗(403)的正面转动连接,所述转动轴(406)的外表面固定连接有一组挡板(407),所述挡板(407)的外表面与所述缓冲斗(403)的内壁滑动连接。

4.根据权利要求2所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述缓冲斗(403)的外表面开设有出料口(408),所述缓冲斗(403)的外表面铰接有密封门(409),所述密封门(409)的位置与所述出料口(408)的位置相对应,所述缓冲斗(403)的外表面固定连接有固定板(411),所述固定板(411)的底面铰接有第一电动推杆(410),所述第一电动推杆(410)的输出端与所述密封门(409)的外表面相铰接。

5.根据权利要求2所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述称重器(412)固定连接于安装板(3)的上表面,所述称重器(412)的上表面固定连接有连接块(413),所述连接块(413)的顶端固定连接有称重箱(414),所述称重箱(414)的左端固定连通有第二导流斗(415),所述称重箱(414)的右端固定连通有第二导料管(416)。

6.根据权利要求5所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述第二导料管(416)的外表面固定连接有L型板(417),所述L型板(417)远离第二导料管(416)的一端与所述称重箱(414)的外表面固定连接,所述L型板(417)的内壁固定连接有第二电动推杆(418),所述第二电动推杆(418)的输出端固定连接有活动门(419),所述活动门(419)远离第二电动推杆(418)的一端贯穿第二导料管(416)的外表面并延伸至第二导料管(416)的内部,且所述活动门(419)的外表面与所述第二导料管(416)的内壁滑动连接。

7.根据权利要求6所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述活动门(419)的外表面固定连接有一组导向条(420),所述第二导料管(416)的内壁开设有一组导向槽(421),且所述导向条(420)滑动连接于导向槽(421)的内部。

8.根据权利要求1所述的一种带有缓冲斗的宠物食品原材料混料装置,其特征在于:所述进料组件(5)包括聚料框(501),所述聚料框(501)固定连接于搅拌装置(1)的外表面,所述聚料框(501)的底端固定连通有聚料斗(502),所述聚料斗(502)的底端固定连通有进料管(503),所述进料管(503)的底端与所述搅拌装置(1)的外表面相连通。
