专利号: 2021222024367
申请人: 刘燕婷
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

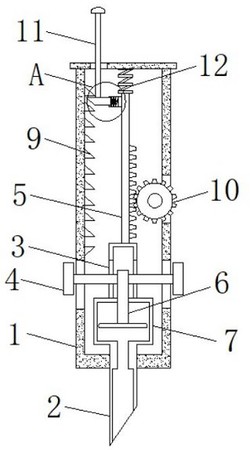

1.一种干细胞穿刺提取器,包括针外筒(1),其特征在于:所述针外筒(1)的内部连接有贯穿针外筒(1)外壁的空心管(3),所述空心管(3)的一端连接有针头(2),所述空心管(3)的另一端连接有齿条(5),且空心管(3)的内壁连接有滑杆(6),所述空心管(3)的中央设置有空腔(7),且滑杆(6)的外壁连接有贯穿针外筒(1)外壁的活塞推杆(4),所述齿条(5)的一端连接有一号弹簧(12),所述针外筒(1)的内壁位于齿条(5)的一侧连接有齿轮(10),所述针外筒(1)的内壁位于齿条(5)的另一侧设置有凸齿(9),所述齿条(5)的外壁连接有一号限位杆(8),所述一号限位杆(8)的内壁连接有二号弹簧(14),所述二号弹簧(14)的一端连接有二号限位杆(13),所述二号限位杆(13)的外壁连接有连接杆(11)。

2.根据权利要求1所述的一种干细胞穿刺提取器,其特征在于:所述齿条(5)的外壁与齿轮(10)的外壁相接触,且齿条(5)与齿轮(10)的外壁相啮合。

3.根据权利要求1所述的一种干细胞穿刺提取器,其特征在于:所述滑杆(6)的一端连接有活塞,且活塞与空腔(7)的外壁紧密贴合。

4.根据权利要求1所述的一种干细胞穿刺提取器,其特征在于:所述空心管(3)与活塞推杆(4)的外壁连接处设置有可供活塞推杆(4)移动的滑槽,且针外筒(1)与活塞推杆(4)的外壁连接处也设置有可供活塞推杆(4)移动的滑槽。

5.根据权利要求1所述的一种干细胞穿刺提取器,其特征在于:所述空心管(3)的外壁与针外筒(1)的连接处相契合,所述针外筒(1)的顶端设置有与连接杆(11)匹配的滑槽。
