专利号: 2021221702404
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

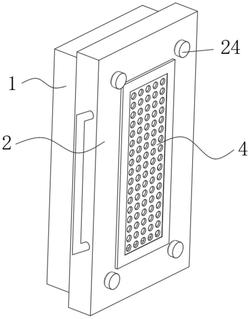

1.一种5G基站散热外壳,包括散热箱体(1)和散热盖板(2),其特征在于:所述散热箱体(1)包括固定外壳(3),所述固定外壳(3)的内部设置有多个呈等间距竖直分布的安装隔板(31),所述安装隔板(31)的两端面分别与固定外壳(3)的两侧内壁固定连接,所述固定外壳(3)的背面中部设置有散热组件(4),所述固定外壳(3)背面内壁的四角处均固定连接有缓冲减震组件(5),所述散热盖板(2)包括活动盖板(6),所述活动盖板(6)的侧面中部固定连接有把手杆(7),所述活动盖板(6)的正面四角处均贯穿开设有连接插孔(8),所述活动盖板(6)的四周内侧壁均粘接连接有密封胶条(9),所述活动盖板(6)的四周内侧壁分别与固定外壳(3)的四周外侧壁贴合连接,所述散热组件(4)包括空心框(10),所述空心框(10)的一侧面固定连接有导热板(11),所述导热板(11)的尺寸大于空心框(10),所述导热板(11)的一侧面边缘粘接连接有橡胶垫(12),所述导热板(11)的另一侧面固定连接有导热翅片(13),所述空心框(10)的另一侧面固定连接有定位外框(14),所述定位外框(14)的尺寸大于空心框(10),所述定位外框(14)的中部开设有安装槽(15),所述安装槽(15)的内腔设置有钢丝网板(16)。

2.根据权利要求1所述的一种5G基站散热外壳,其特征在于:所述空心框(10)的厚度、固定外壳(3)背面的厚度和活动盖板(6)正面的厚度相等,所述钢丝网板(16)的四周边缘与定位外框(14)的四周内壁固定连接。

3.根据权利要求2所述的一种5G基站散热外壳,其特征在于:所述导热翅片(13)设置有多个,多个所述导热翅片(13)在导热板(11)的另一侧面呈等间距分布。

4.根据权利要求3所述的一种5G基站散热外壳,其特征在于:所述空心框(10)的内腔设置有储水海绵(17),所述储水海绵(17)的两侧面分别与导热板(11)的一侧面中部和钢丝网板(16)的一侧面贴合连接。

5.根据权利要求4所述的一种5G基站散热外壳,其特征在于:所述缓冲减震组件(5)包括固定柱(18),所述固定柱(18)的内腔设置有密封活塞(19),所述密封活塞(19)的外侧壁与固定柱(18)的内侧壁贴合连接。

6.根据权利要求5所述的一种5G基站散热外壳,其特征在于:所述密封活塞(19)的一侧面中部固定连接有活动杆(20),所述活动杆(20)的一端活动贯穿固定柱(18)的一端内壁中部并延伸至固定柱(18)的外侧,所述固定柱(18)外侧壁的另一端贯穿开设有多个呈环形阵列分布的阻尼气孔(21)。

7.根据权利要求6所述的一种5G基站散热外壳,其特征在于:所述固定柱(18)的另一端内腔设置有缓冲弹簧(22),所述缓冲弹簧(22)的两端分别与密封活塞(19)的另一侧面和固定柱(18)的另一端内壁固定连接。

8.根据权利要求7所述的一种5G基站散热外壳,其特征在于:所述活动杆(20)的一端面中部固定连接有螺纹连接杆(23),所述螺纹连接杆(23)的一端设置有螺纹连接套(24),所述螺纹连接套(24)的一侧面中部开设有与螺纹连接杆(23)相适配的螺纹槽,所述螺纹连接套(24)通过螺纹活动套接在螺纹连接杆(23)的一端外侧。

9.根据权利要求8所述的一种5G基站散热外壳,其特征在于:所述活动杆(20)的直径大于连接插孔(8)的内径,所述连接插孔(8)的内径大于螺纹连接杆(23)的直径,所述螺纹连接套(24)靠近活动杆(20)的一侧面粘接连接有环形密封垫(25)。
