专利号: 2021219223755
申请人: 山东狮子王陶瓷科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

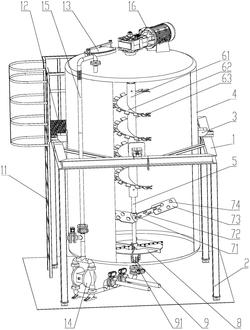

1.一种高强度超薄瓷砖生产用原料搅拌机,其特征在于,包括:竖直设置的罐体(4),所述罐体(4)的中部固定于支撑框架(1)上,所述支撑框架(1)通过多个支撑脚(2)固定支撑于地面上,所述罐体(4)的底部中心处开设有放料口;

固定于所述罐体(4)底部内壁上的支撑筒座(9),所述支撑筒座(9)的下端围设于所述放料口外侧;所述支撑筒座(9)上开设有多个周向间隔的放料开口(91);

同轴且可转动地设置于所述罐体(4)内的搅拌轴(5),所述搅拌轴(5)的下端可转动地支撑于所述支撑筒座(9)上;所述搅拌轴(5)的上端与一减速机(16)连接,所述减速机(16)固定于所述罐体(4)的顶部;所述罐体(4)的顶部设有上料口,所述上料口处设有上料盖(13);

自下而下依次地固定于所述搅拌轴(5)上的上部搅拌叶、中部搅拌叶和底部搅拌盘(8);

及循环泵(14),所述循环泵(14)的进口端与所述放料口连通,所述循环泵(14)的出口端经一循环水管(15)连通至所述罐体(4)内。

2.如权利要求1所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述上部搅拌叶包括一个固定套设于所述搅拌轴(5)上的第一连接筒(61),所述第一连接筒(61)的外壁上固定有螺旋状的螺旋搅拌叶(62),所述螺旋搅拌叶(62)的径向外侧边缘分别朝所述螺旋搅拌叶(62)的法向两侧开片形成两组间隔的搅拌片(63)。

3.如权利要求1所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述中部搅拌叶包括一个固定套设于所述搅拌轴(5)上的第二连接筒(71),所述第二连接筒(71)上固定有两个第一搅拌板(72),所述螺旋搅拌叶(62)倾斜于所述第二连接筒(71)设置;所述第一搅拌板(72)的径向外侧与一个第二搅拌板(73)垂直固定。

4.如权利要求3所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述第一搅拌板(72)和所述第二搅拌板(73)上各设置有多个第一圆孔(74)。

5.如权利要求1所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述底部搅拌盘(8)上的下端固定有一个刮板(86),所述刮板(86)的径向内侧边缘朝内抵近所述支撑筒座(9)的外侧壁。

6.如权利要求5所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述刮板(86)上开设有多个第二圆孔(87)。

7.如权利要求5所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述底部搅拌盘(8)包括一个固定套设于所述搅拌轴(5)下端的第三套筒,所述第三套筒由两个半筒(81)拼合而成;所述半筒(81)上固定有多个放射状分布的多个圆盘固定板(83),所述圆盘固定板(83)竖直设置,一水平设置的半圆盘(82)垂直地固定于所述圆盘固定板(83)上;所述刮板(86)固定于其中的一个所述圆盘固定板(83)上。

8.如权利要求7所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,两个所述半圆盘(72)的中心开设有过孔(85)。

9.如权利要求1所述的高强度超薄瓷砖生产用原料搅拌机,其特征在于,所述支撑框架(1)上固定有水平的踏板(12)及竖直的爬梯(11),所述爬梯(11)的上端延伸至所述踏板(12)。
