专利号: 2021215830424
申请人: 侯丽娟
专利类型:实用新型
专利状态:无效专利
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

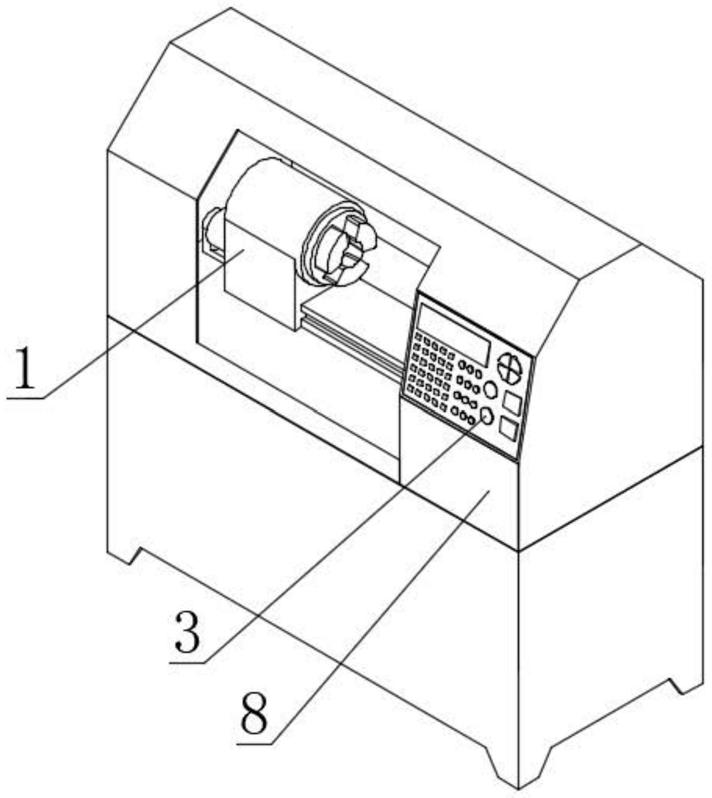

1.一种用于数控机床的折叠式操作台,其特征在于:包括机床(1),所述机床(1)的一侧开设有凹槽(2),所述凹槽(2)的底部活动连接有操作台(3),所述凹槽(2)的顶部开设有通孔(4),所述通孔(4)的内部活动连接有限位杆(5),所述限位杆(5)上套接有弹簧(6),所述操作台(3)的一侧固定安装有第二弹簧(7),所述凹槽(2)的底部还活动连接有封盖(8),所述封盖(8)的一侧固定安装有磁条(9)。

2.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述凹槽(2)的底部固定连接有第一转轴(201),所述第一转轴(201)的一侧设置有第二转轴(202)。

3.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述通孔(4)为阶梯孔,所述阶梯孔包括大孔(401)和小孔(402)。

4.根据权利要求3所述一种用于数控机床的折叠式操作台,其特征在于:所述限位杆(5)包括与小孔(402)相适配的圆杆(501),所述限位杆(5)还包括与大孔(401)相适配的限位块(502)。

5.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述操作台(3)的底部开设有与第一转轴(201)相适配的圆孔。

6.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述封盖(8)的一侧开设有与第二转轴(202)相适配的第二圆孔。

7.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述第二弹簧(7)的数量有若干个,若干个第二弹簧(7)呈“一”字型设置。

8.根据权利要求1所述一种用于数控机床的折叠式操作台,其特征在于:所述封盖(8)采用透明塑料制成。
