专利号: 2021214684153
申请人: 骆明通
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

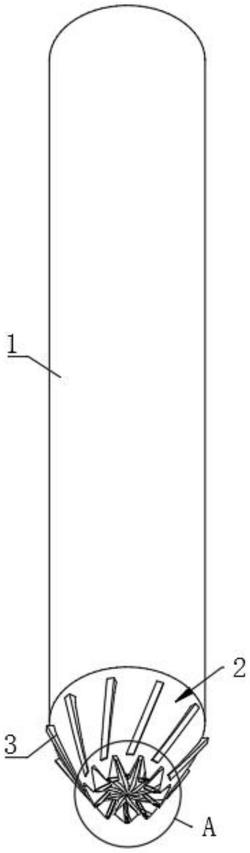

1.一种多刃型金属加工刀具,包括钻杆(1)和钻杆(1)底端固定的钻头(2),所述钻头(2)呈圆台形,所述钻头(2)外壁固定连接有分布均匀的外钻孔刃(3),其特征在于:所述钻头(2)底侧开设有贴合槽,所述贴合槽内壁设置有点钻机构和内钻机构。

2.根据权利要求1所述的一种多刃型金属加工刀具,其特征在于:所述贴合槽呈圆台形,所述贴合槽底侧的圆形边沿与钻头(2)底侧圆形边沿完全重合。

3.根据权利要求1所述的一种多刃型金属加工刀具,其特征在于:所述点钻机构包括固定在贴合槽顶部内壁的点钻台(5),所述点钻台(5)外壁开设有分布均匀的导料槽(6),所有所述导料槽(6)同一侧内壁均设置有点钻切刃(7)。

4.根据权利要求3所述的一种多刃型金属加工刀具,其特征在于:所述点钻台(5)的高度小于贴合槽的高度,所述点钻台(5)呈圆锥形,所述导料槽(6)和点钻切刃(7)底端均延伸至点钻台(5)底端。

5.根据权利要求3所述的一种多刃型金属加工刀具,其特征在于:所述内钻机构包括开设在贴合槽内壁均匀分布的通料槽(8),每相邻的两个通料槽(8)之间形成呈三角形的内柱,所有所述内柱相对的一侧均固定连接有内钻刃背(9),所有所述内钻刃背(9)相对的一侧均设置有第一内钻切刃(10),所述内钻刃背(9)底侧开设有内钻刃槽(11),所述内钻刃槽(11)固定连接有第二内钻切刃(12),所述第二内钻切刃(12)延伸至内钻刃槽(11)。

6.根据权利要求5所述的一种多刃型金属加工刀具,其特征在于:所有所述外钻孔刃(3)、导料槽(6)、点钻切刃(7)、通料槽(8)、第一内钻切刃(10)和第二内钻切刃(12)均沿同一圆周方向倾斜,且通料槽(8)和导料槽(6)一一对应,每个通料槽(8)位于相邻的两个外钻孔刃(3)之间。
