专利号: 2021214222830
申请人: 陈海英
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-05-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

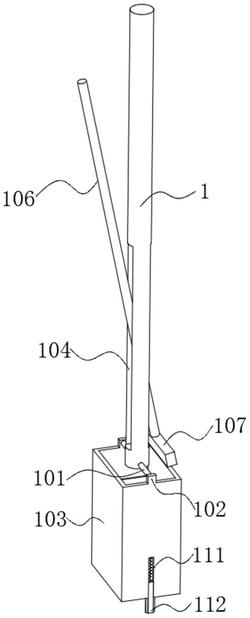

1.一种宠物店的宠物拾便器,包括手持杆(1);其特征在于:所述手持杆(1)下端的周侧面对称固定连接有两个连杆(101),所述连杆(101)一端转动连接有耳板(102),两所述耳板(102)底部之间固定连接有收集盒(103);

所述手持杆(1)周侧面开设有条形贯穿孔(104),所述条形贯穿孔(104)相对两内侧壁均开设有矩形滑槽(105),两所述矩形滑槽(105)内壁之间滑动配合有转轴,所述转轴周侧面固定连接有操作杆(106),所述操作杆(106)下端固定连接有清扫板(107)。

2.根据权利要求1所述的一种宠物店的宠物拾便器,其特征在于,所述收集盒(103)一相对两内侧壁均铰接有隔板(108),所述收集盒(103)另一相对两内侧壁均固定连接有固定块(109),所述固定块(109)下表面对称固定连接有两个限位弹簧(110),两所述限位弹簧(110)下端分别与两隔板(108)上表面固定连接。

3.根据权利要求2所述的一种宠物店的宠物拾便器,其特征在于,所述收集盒(103)一相对两外侧壁均开设有T型滑槽(111),所述T型滑槽(111)内壁滑动配合有滑条(112),所述滑条(112)下端延伸至收集盒(103)的下方位置。

4.根据权利要求3所述的一种宠物店的宠物拾便器,其特征在于,所述滑条(112)上端固定连接有缓冲弹簧(113),所述缓冲弹簧(113)上端与T型滑槽(111)上端面固定连接。

5.根据权利要求3所述的一种宠物店的宠物拾便器,其特征在于,所述滑条(112)上端固定连接有钢绳(114),所述钢绳(114)一端贯穿至收集盒(103)内部并与隔板(108)下表面固定连接。
