专利号: 2021213974322
申请人: 谢春生
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

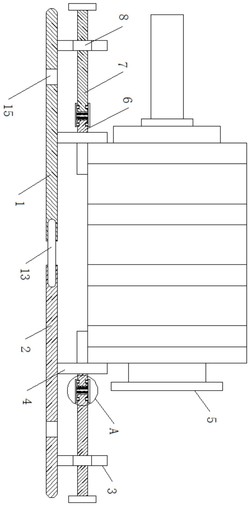

1.一种马达寿命测试工装,包括第一固定座(1),其特征在于,所述第一固定座(1)的一侧设有横向设置的第二固定座(2),所述第一固定座(1)和第二固定座(2)相互远离一端的顶部均螺钉固定有竖向设置的支撑块(3),所述第一固定座(1)和第二固定座(2)相对端的顶部均设有竖向设置的夹块(4),两个所述夹块(4)之间设有横向设置的马达主体(5),所述马达主体(5)的两端与夹块(4)相接触,两个所述夹块(4)的背离侧均焊接有横向设置的推动柱(6),所述推动柱(6)远离夹块(4)的一侧设有横向设置的螺纹柱(7),所述螺纹柱(7)的外壁螺纹套接有螺纹套(8),所述螺纹套(8)嵌装在支撑块(3)的中部,所述推动柱(6)和螺纹柱(7)之间设有连接机构,所述推动柱(6)和螺纹柱(7)通过连接机构进行连接。

2.根据权利要求1所述的一种马达寿命测试工装,其特征在于,所述连接机构包括连接块(9)、联动块(10)、环形槽(11)和复位弹簧(12),所述连接块(9)为半弧形结构,且设置在推动柱(6)和螺纹柱(7)相对端的两侧,所述联动块(10)焊接在连接块(9)两端的底部,所述环形槽(11)开设在推动柱(6)和螺纹柱(7)相对端的外部,所述联动块(10)转动套设在环形槽(11)的内部,所述复位弹簧(12)位于两个连接块(9)之间,且设置有多个,所述复位弹簧(12)的两端焊接在两个连接块(9)的相对侧。

3.根据权利要求1所述的一种马达寿命测试工装,其特征在于,所述第一固定座(1)和第二固定座(2)相对端的两侧均设有竖向设置的转向块(13),所述第一固定座(1)和第二固定座(2)相对端的两侧通过轴承转动连接有横向设置的转轴(14),所述转轴(14)远离第一固定座(1)和第二固定座(2)的一端焊接在转向块(13)的两端。

4.根据权利要求1所述的一种马达寿命测试工装,其特征在于,所述第一固定座(1)和第二固定座(2)相互远离一端的两侧均开设有固定孔(15),所述固定孔(15)与螺栓适配。

5.根据权利要求1所述的一种马达寿命测试工装,其特征在于,所述螺纹柱(7)远离推动柱(6)的一端延伸出螺纹套(8)的外部,并且焊接有竖向设置的把手,该把手的外壁固定套接有橡胶套。

6.根据权利要求1所述的一种马达寿命测试工装,其特征在于,所述夹块(4)为T形结构,所述夹块(4)的底部与第一固定座(1)和第二固定座(2)的顶部滑动连接。
