专利号: 2021213908890
申请人: 成都工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

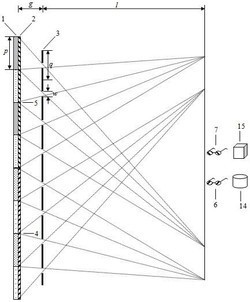

1.基于偏振片的集成成像双视3D显示装置,其特征在于,包括显示屏,偏振片,复合针孔阵列,偏振眼镜I和偏振眼镜II;显示屏,偏振片和复合针孔阵列依次平行放置,且对应对齐;偏振片与显示屏紧密贴合;偏振片包括子偏振片I和子偏振片II;子偏振片I的偏振方向与子偏振片II的偏振方向正交;子偏振片I和子偏振片II的水平宽度均等于显示屏的水平宽度的一半;子偏振片I和子偏振片II的垂直宽度均等于显示屏的垂直宽度;子偏振片I与显示屏的左半部分对应对齐,子偏振片II与显示屏的右半部分对应对齐;复合针孔阵列包含一维针孔和二维针孔;一维针孔和二维针孔在奇数行依次排列,二维针孔和一维针孔在偶数行依次排列;显示屏显示复合微图像阵列;复合微图像阵列包含一维图像元I,二维图像元I,一维图像元II和二维图像元II;一维图像元I和二维图像元I通过3D场景I获取;一维图像元II和二维图像元II通过3D场景II获取;一维图像元I和二维图像元I在复合微图像阵列左半部分的奇数行依次排列,二维图像元I和一维图像元I在复合微图像阵列左半部分的偶数行依次排列;一维图像元II和二维图像元II在复合微图像阵列右半部分的奇数行依次排列,二维图像元II和一维图像元II在复合微图像阵列右半部分的偶数行依次排列;水平方向上一维图像元I,二维图像元I,一维图像元II和二维图像元II的数目均相等,垂直方向上一维图像元I,二维图像元I,一维图像元II和二维图像元II的数目均相等;水平方向上一维针孔的数目和水平方向上二维针孔的数目均等于水平方向上一维图像元I的数目的两倍,垂直方向上一维针孔的数目和垂直方向上二维针孔的数目均等于垂直方向上一维图像元I的数目;一维针孔和二维针孔的节距均相同;一维图像元I、二维图像元I、一维图像元II和二维图像元II的节距均相同;一维针孔和二维针孔的孔径宽度均相同;一维针孔的节距q由下式计算得到:

                       (1)其中,p是一维图像元I的节距,l是观看距离,g是显示屏与复合针孔阵列的间距;偏振眼镜I的偏振方向与子偏振片I的偏振方向相同,偏振眼镜II的偏振方向与子偏振片II的偏振方向相同;一维图像元I透过对应的子偏振片I和一维针孔重建出一个一维3D图像I,二维图像元I透过对应的子偏振片I和二维针孔重建出一个二维3D图像I;一维3D图像I与二维3D图像I合并成一个高分辨率3D图像I;一维图像元II透过对应的子偏振片II和一维针孔重建出一个一维3D图像II,二维图像元II透过对应的子偏振片II和二维针孔重建出一个二维3D图像II;一维3D图像II与二维3D图像II合并成一个高分辨率3D图像II;通过偏振眼镜I观看到高分辨率3D图像I,通过偏振眼镜II观看到高分辨率3D图像II。

2.根据权利要求1所述的基于偏振片的集成成像双视3D显示装置,其特征在于,3D图像I的水平分辨率h1、3D图像I的垂直分辨率v1、3D图像I的观看视角θ1、3D图像II的水平分辨率h2、3D图像II的垂直分辨率v2、3D图像II的观看视角θ2分别为                        (2)                       (3)                  (4)                        (5)                        (6)                   (7)其中,m1是水平方向上一维图像元I的数目,n1是垂直方向上一维图像元I的数目,p是一维图像元I的节距,x是显示屏I和显示屏II单个像素的节距,w是一维针孔的孔径宽度。
