专利号: 2021213714274
申请人: 梁锋
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

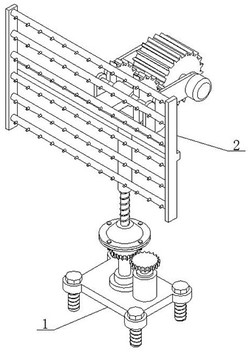

1.一种煤矿掘进用多角度喷雾装置,其特征在于:包括支座(1)和喷雾组件(2),所述支座(1)的顶部竖直设置有喷雾组件(2),所述支座(1)的顶面上通过轴承竖直转动连接有转轴(11),所述转轴(11)的正上方竖直设置有螺杆(13),所述螺杆(13)与所述转轴(11)的相邻端面上均安装有固定座(12),所述螺杆(13)与所述转轴(11)上的固定座(12)通过螺钉组装连接,所述螺杆(13)上安装有所述喷雾组件(2)。

2.根据权利要求1所述的一种煤矿掘进用多角度喷雾装置,其特征在于,所述喷雾组件(2)包括转架(22)和喷架(23),所述转架(22)的一侧设置有所述喷架(23),所述转架(22)的另一侧固定有机架(27),所述机架(27)上转动安装有驱动齿辊(28),所述机架(27)的一侧固定有驱动电机(281),所述驱动电机(281)的输出端与所述驱动齿辊(28)的转轴连接。

3.根据权利要求2所述的一种煤矿掘进用多角度喷雾装置,其特征在于,所述喷架(23)靠近所述转架(22)的一侧固定有转套筒(25),所述转套筒(25)与所述转架(22)上的转杆固定连接,所述喷架(23)上均匀固定有多根喷杆(24)。

4.根据权利要求3所述的一种煤矿掘进用多角度喷雾装置,其特征在于,所述转架(22)的转杆上安装有C型的倾斜齿轮(26),所述倾斜齿轮(26)与所述驱动齿辊(28)啮合。

5.根据权利要求4所述的一种煤矿掘进用多角度喷雾装置,其特征在于,所述转架(22)的底面上竖直固定有螺筒(21),所述螺筒(21)与所述螺杆(13)螺纹配合连接。

6.根据权利要求5所述的一种煤矿掘进用多角度喷雾装置,其特征在于,所述支座(1)上螺纹贯穿安装有固定螺钉(15),所述支座(1)的顶面上竖直固定有转向电机(14),所述转向电机(14)的输出端和转轴(11)上均安装有齿轮,所述转向电机(14)和转轴(11)上的齿轮啮合。
