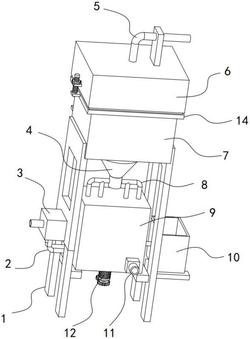

1.一种工业炉窑用的余热回收装置,包括支撑架(1),支撑架(1)上安装有换热水箱(9),其特征在于,所述支撑架(1)上安装有除尘箱(7),除尘箱(7)顶部设有与之连接的集气罩(6),集气罩(6)上安装有进气管(5),所述除尘箱(7)内设有若干个等距分布的除尘过滤网板(13),所述换热水箱(9)内设有与除尘箱(7)连通的导气机构,所述换热水箱(9)内设有分散机构。
2.根据权利要求1所述的一种工业炉窑用的余热回收装置,其特征在于,所述导气机构包括安装在除尘箱(7)底部的渐缩管(4),渐缩管(4)底部连通安装有延伸至换热水箱(9)内的若干个支管(8),所述支管(8)上连通安装有汇气管(20),汇气管(20)延伸至换热水箱(9)外部。
3.根据权利要求1所述的一种工业炉窑用的余热回收装置,其特征在于,所述支撑架(1)上安装有输送泵(3),输送泵(3)的出口端安装有延伸至换热水箱(9)内的进水管(2),换热水箱(9)侧壁安装有与之连通的出水管(11),出水管(11)上安装有阀门。
4.根据权利要求1所述的一种工业炉窑用的余热回收装置,其特征在于,所述分散机构包括设置在换热水箱(9)底部的驱动电机(12),驱动电机(12)的输出轴驱动连接有主动齿轮(22),主动齿轮(22)上啮合连接有从动齿轮(21),从动齿轮(21)上同轴固定有延伸至换热水箱(9)内的旋转轴(23),旋转轴(23)侧壁固定有若干对搅动网板(24)。
5.根据权利要求2所述的一种工业炉窑用的余热回收装置,其特征在于,所述支撑架(1)上固定有冷凝水槽(10),所述汇气管(20)延伸至冷凝水槽(10)内部。
6.根据权利要求1所述的一种工业炉窑用的余热回收装置,其特征在于,所述除尘箱(7)外壁套接安装有回形支撑框板(14),回形支撑框板(14)上表面贴合设置有密封垫圈(16),所述集气罩(6)下端面与密封垫圈(16)贴合抵接。
7.根据权利要求6所述的一种工业炉窑用的余热回收装置,其特征在于,所述除尘过滤网板(13)延伸至除尘箱(7)外部,所述除尘过滤网板(13)端部安装有连接板(17),所述除尘箱(7)上固定有滑动贯穿连接板(17)的螺纹杆(15),所述螺纹杆(15)上螺纹连接有与连接板(17)抵接的螺纹套筒(19),螺纹套筒(19)上固定有手轮(18)。
