专利号: 2021213245553
申请人: 青岛福瑞特模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

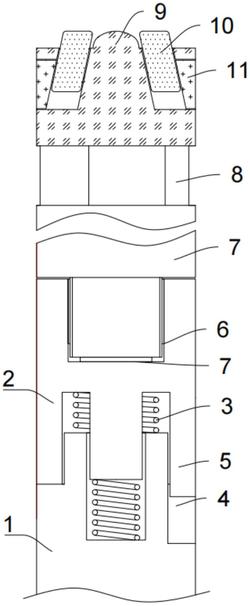

1.一种模具顶针,用于分离产品与模具,其特征在于,所述顶针包括:减震基座;

连接基座,与所述减震基座连接,且沿着所述减震基座的轴向往复振动;以及顶针组件,在所述连接基座的末端连接,且与所述连接基座的振动方向同向设置;

所述顶针组件包括:

顶针机构,用于作用于所述产品表面,并通过运动使产品与模具分离,所述顶针机构包括圆头顶针与平头顶针;以及顶针控制机构,设置在所述顶针机构外与所述顶针机构相配合,用于控制切换所述圆头顶针与所述平头顶针。

2.根据权利要求1所述的模具顶针,其特征在于,所述圆头顶针在所述连接基座的末端固定设置,且所述圆头顶针的轴线方向与所述连接基座的振动方向一致;

所述圆头顶针在远离所述连接基座的方向上为半径随着距离正比变小的异径柱体。

3.根据权利要求2所述的模具顶针,其特征在于,所述平头顶针包括多个规格一致的顶针单元;

多个所述顶针单元在所述圆头顶针的外部设置,所述顶针单元沿着所述圆头顶针的母线方向与所述圆头顶针滑动配合。

4.根据权利要求3所述的模具顶针,其特征在于,所述顶针控制机构与所述顶针机构转动配合,所述顶针控制机构用于驱动所述顶针单元移动。

5.根据权利要求1所述的模具顶针,其特征在于,所述减震基座包括导向配合件,所述连接基座包括导向件;

所述导向件与所述导向配合件滑动配合,且所述减震基座与所述连接基座间设有减震件。

6.一种模具,包括模具组件,其特征在于,所述模具组件上设有如权利要求1‑5任一所述的模具顶针;

所述模具顶针与所述模具组件滑动配合。
