专利号: 2021212941618
申请人: 柯少芹
专利类型:实用新型
专利状态:无效专利
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

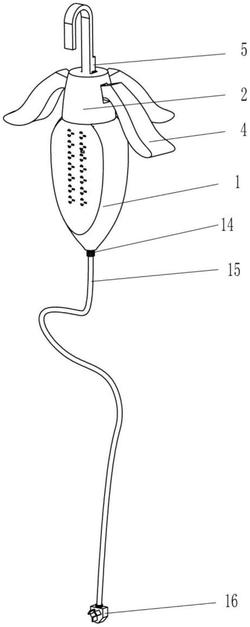

1.一种适用于学生宿舍的排插,其特征是,包括有外壳(1)、支撑块(2)、铰接杆(3)、叶片(4)、半齿轮(5)、挂钩(6)、齿条(7)、第一固定块(8)、开孔电路板(9)、第二固定块(10)、导向杆(11)、弹簧(12)、异形固定块(13)、防护橡胶块(14)、导线(15)和插头(16),所述外壳(1)外一侧固接有支撑块(2),挂钩(6)滑动式的穿接于外壳(1)一侧与支撑块(2)一侧之间,齿条(7)固接于挂钩(6)三侧,铰接杆(3)间隔转动式的嵌入式连接于支撑块(2)周向,半齿轮(5)固定套装于铰接杆(3)中部周向,其与齿条(7)啮合,叶片(4)固接于半齿轮(5)外一侧,第一固定块(8)固接于挂钩(6)一端,开孔电路板(9)固接于第一固定块(8)一侧,其嵌入式的放置于外壳(1)内一侧,且开孔电路板(9)与外壳(1)的孔配合,导线(15)固接于开孔电路板(9)一侧,其尾端贯穿外壳(1)一侧固接有插头(16),防护橡胶块(14)固接于外壳(1)外一侧中部,其套装于导线(15)上,第二固定块(10)对称式的固接于开孔电路板(9)一侧,导向杆(11)固接于第二固定块(10)一侧,异形固定块(13)滑动式的套装于两根导向杆(11)之间,其端部与开孔电路板(9)一侧固定连接,弹簧(12)连接于第二固定块(10)一侧,其尾端与异形固定块(13)一侧固定连接,且弹簧(12)套在导向杆(11)上。

2.根据权利要求1所述的一种适用于学生宿舍的排插,其特征是,所述叶片(4)的材质为橡胶。

3.根据权利要求1所述的一种适用于学生宿舍的排插,其特征是,所述挂钩(6)的形状为u形。

4.根据权利要求1所述的一种适用于学生宿舍的排插,其特征是,所述外壳(1)的孔与开孔电路板(9)上的孔形状一致。

5.根据权利要求1所述的一种适用于学生宿舍的排插,其特征是,所述外壳(1)的材质为塑料。

6.根据权利要求1所述的一种适用于学生宿舍的排插,其特征是,所述第一固定块(8)的材质为铁。
